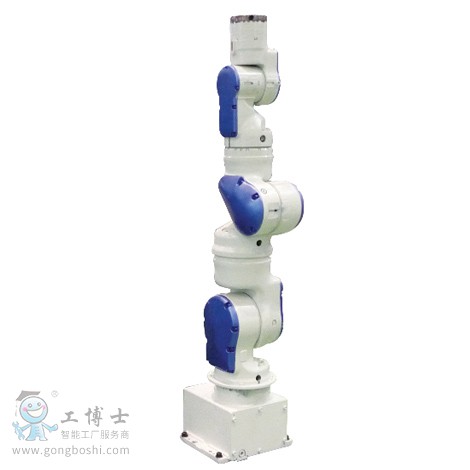

SIA5D
世界首创7轴多功能工业用机器人。 追求合适的构造、
性能、功能，实现生产设备*小化配置与节能。
6轴垂直多关节
负载：5Kg
动态范围：559mm
控制柜：DX100
用途：搬运、组装/分装、其他
特点：
7个自由度，丰富了机器人作业姿势
全轴低功率输出，无需设置安全栅栏，设备构成简易
性能可靠易维护
| 机器人型号 |
SIA5D |
| 适用控制柜 |
DX100 |
| 设置*1 |
F.W.C |
| 自由度 |
7 |
| 可搬质量 |
5kg |
| 垂直伸长度 |
1007mm |
| 水平伸长度 |
559mm |
| 重复定位精度*2 |
±0.06mm |
| 动作范围 |
旋转轴 |
- |
| S轴（旋转） |
-180° ~ +180° |
| L轴（下臂） |
-110° ~ +110° |
| E轴（肘） |
-170°~+170° |
| U轴（上臂） |
-90° ~ +115° |
| R轴（手腕旋转） |
-180° ~ +180° |
| B轴（手腕摆动） |
-110° ~ +110° |
| T轴（手腕回转） |
-180° ~ +180° |
| *大速度 |
旋转轴 |
- |
| S轴（旋转） |
200°/s |
| L轴（下臂） |
200°/s |
| E轴（肘） |
200°/s |
| U轴（上臂） |
200°/s |
| R轴（手腕旋转） |
200°/s |
| B轴（手腕摆动） |
230°/s |
| T轴（手腕回转） |
350°/s |
| 容许力矩 |
R轴（手腕旋转） |
14.7N.m |
| B轴（手腕摆动） |
14.7N.m |
| T轴（手腕回转） |
7.35N.m |
容许惯性力矩
（GD2/4） |
R轴（手腕旋转） |
0.45kg.m2 |
| B轴（手腕摆动） |
0.45kg.m2 |
| T轴（手腕回转） |
0.11kg.m2 |
| 本体质量 |
30kg |
| 电源容量*3 |
1.0kVA |
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式时，S轴的动作会有限制，请注意。)
*2：JIS B 8432为基准。
*3：因用途，动作模式而异。
*4：只限搬运用途。
