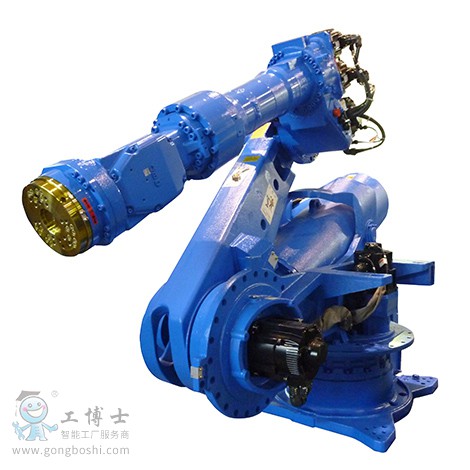

ES200RDⅡ
对应新型控制柜DX200的功能全面升级的新型多功能工业用机器人
6轴垂直多关节
负载：200Kg
动态范围：3140mm
控制柜：DX200
用途：点焊、搬运
特点：
追加减速机寿命诊断功能
节省设置空间的柜体式设计控制柜
通过功能安全模块实现工作位置监控
| 机器人型号 |
ES200RDⅡ |
| 适用控制柜 |
DX200 |
| 设置*1 |
S |
| 自由度 |
6 |
| 可搬质量 |
200kg*4 |
| 垂直伸长度 |
4782mm |
| 水平伸长度 |
3140mm |
| 重复定位精度*2 |
±0.2mm |
| 动作范围 |
S轴（旋转） |
-180° ~ +180° |
| L轴（下臂） |
-130° ~ +80° |
| E轴（肘） |
- |
| U轴（上臂） |
-107° ~ +208° |
| R轴（手腕旋转） |
-360° ~ +360°*4 |
| B轴（手腕摆动） |
-125° ~ +125°*4 |
| T轴（手腕回转） |
-360° ~ +360°*4 |
| *大速度 |
S轴（旋转） |
90°/s*4 |
| L轴（下臂） |
85°/s*4 |
| E轴（肘） |
- |
| U轴（上臂） |
85°/s*4 |
| R轴（手腕旋转） |
120°/s |
| B轴（手腕摆动） |
120°/s |
| T轴（手腕回转） |
190°/s |
| 容许力矩 |
R轴（手腕旋转） |
1344N.m*4 |
| B轴（手腕摆动） |
1344N.m*4 |
| T轴（手腕回转） |
715N.m |
容许惯性力矩
（GD2/4） |
R轴（手腕旋转） |
143kg.m2*4 |
| B轴（手腕摆动） |
143kg.m2*4 |
| T轴（手腕回转） |
80kg.m2 |
| 本体质量 |
1800kg |
| 电源容量*3 |
5.0kVA |
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式时，S轴的动作会有限制，请注意。)
*2：JIS B 8432为基准。
*3：因用途，动作模式而异。
*4：无装备电缆时的值。
