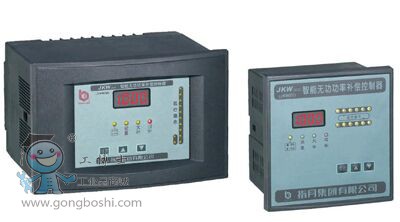

三相分补动态无功补偿控制器
为了提高供电质量减少线路损失 提高设备利用率在低压输 配电工程中大量采用无功补偿 无功补偿分静态补偿和动态补偿 静态补偿的投切响应较长 几秒到几十秒 动态补偿响应时间一般以周波为单位 从几十毫秒到几百毫秒 有的动态补偿还包含谐波补偿 如果配电区内包含大量频繁间歇运行的设备 如 电焊机等 一般应采用动态补偿 PWG-2型动态无功补偿控制器*小响应时间为一个周波 20毫秒 每台设备有12路 可以用两种大小不同的电容组合补偿 *多可以实现8台设备联机运行 *多96路一起有序按先投先切原则工作 整个系统可以任意指定一台设备作为主机 其余为辅机 主机必须按规定接线 辅机可以不接输入测量线 另外 本动态无功补偿控制器既可以实现三相共补也可以实现分相补偿 只要将本控制器接入每一相再适当选取参数就可以实现分相补偿 PWG-2型动态无功补偿控制器采用智能化的控制算法 可以灵活地处置各种投切参数 不会过分拘拟预设参数 控制器采用先投先切的原则 如果系统有富余未投的电容 系统会每工作2小时轮流切下来休息 另外 允许配备两种不同容量的电容来实现精确补偿 本补偿器采用数字显示 可以显示参数 功率因素 电压 电流和无功功率 本装置还具有过电压 电压掉线 欠电流检测 无电流检测功能 具有很强的抗干扰能力和综合�；つ芰� 本装置采用半双工RS-485通讯接口 国际通用的 Modbus 通讯协议 变形RTU通讯模式 每台设备有两个通讯接口 除了它们相互通讯外还可以同时上传有关数据和工作状态给上位机 方便整个系统组网监控 .
