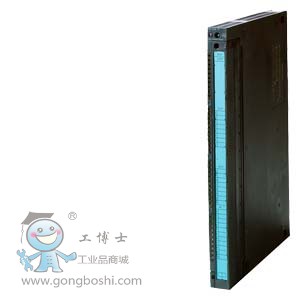

SIMATIC S7-400，FM 452电子凸轮控制器，包括组态包光盘
技术数据
| 电源电压 |
| 额定值 (DC) |
24 V |
| 输入电流 |
| 耗用电流，*大值 |
500 mA |
| 传感器供电 |
| 5 V 传感器供电 |
| ● 5 V |
是 |
| ● 输出电流，*大值 |
300 mA |
| ● 导线长度，*大值 |
32 m |
| 24 V 传感器供电 |
| ● 24 V |
是 |
| ● 输出电流，*大值 |
300 mA |
| ● 导线长度，*大值 |
100 m |
| 功率损失 |
| 功率损失，典型值 |
8.1 W |
| 数字输入 |
| 数字输入端数量 |
11 |
| 功能 |
基准点开关，浮动实际值记录/长度测量，制动释放，释放轨迹输出编号 3 至 10 |
| 输入电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
-28.8 ... +5V |
| ● 对于信号“1” |
+11 至 +28.8V |
| 输入电流 |
| ● 对于信号“0”，*大值（允许的闭路电流） |
2 mA |
| ● 对于信号“1”，典型值 |
9 mA |
| 数字输出 |
| 数字输出端数量 |
16 |
| 功能 |
凸轮轨迹 |
| 短路保护 |
是 |
| 输出电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号 “1”，*小值 |
UP - 0.8 V |
| 输出电流 |
| ● 针对信号“1”的允许范围 0 至 55 ℃，*大值 |
600 mA; Up *大值 时 |
| ● 针对信号“0”的剩余电流，*大值 |
0.5 mA |
| 传感器 |
| 可连接传感器 |
| ● 增量编码器（对称） |
是 |
| ● 增量编码器（非对称） |
是 |
| ● 绝对编码器 (SSI) |
是 |
| ● 双线传感器 |
是 |
| 传感器信号，增量编码器（对称） |
| ● 轨迹标记信号 |
A，非 A，B，非 B |
| ● 零点标记信号 |
N，非 N |
| ● 输入信号 |
5 V 差动信号（物理 RS 422） |
| ● 输入频率，*大值 |
1 MHz |
| 传感器信号，增量编码器（非对称） |
| ● 轨迹标记信号 |
A，B |
| ● 零点标记信号 |
N |
| ● 输入电压 |
24 V |
| ● 输入频率，*大值 |
50 kHz; 导线长度 25 m 时 50 kHz；导线长度 100 m 时 25 kHz |
| 传感器信号，绝对编码器 (SSI) |
| ● 输入信号 |
5 V 差动信号（物理 RS 422） |
| ● 数据信号 |
DATA, 非 DATA |
| ● 时钟信号 |
CL, notCL |
| ● 报文长度，可参数化设置 |
13 或 25 位串行 |
| ● 脉冲重复频率，*大值 |
1 MHz |
| ● 格雷码 |
1 |
| ● 屏蔽导线长度，*大值 |
300 m; *大 125 kHz 时 |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 数字输入电位隔离 |
否 |
| 数字输出电位隔离 |
| ● 数字输出电位隔离 |
否 |
| 防护等级和防护类别 |
| 防护等级符合 EN 60529 |
|
| ● IP20 |
是 |
| 环境要求 |
| 运行中的环境温度 |
| ● *小值 |
0 °C |
| ● *大值 |
55 °C |
| 运输/储存时的环境温度 |
| ● *小值 |
-40 °C |
| ● *大值 |
70 °C |
| 连接技术 |
| 需要的前置插头 |
1x 48 针 |
| 尺寸 |
| 宽度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，约 |
650 g |
