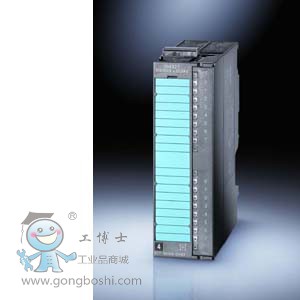

SIMATIC S7-300, 逻辑�？镾M 334, 光隔离,4AE/2AA, 12 BIT, 0-10V F. PT100(温度范围 -120 - 155 度)
技术数据
| 电源电压 |
| 负载电压 L+ |
| ● 额定值 (DC) |
24 V |
| ● 反极性保护 |
是 |
| 输入电流 |
| 来自电源电压和负载电压 L+（空载），*大值 |
80 mA |
| 来自背板总线 DC 5 V，*大值 |
60 mA |
| 功率损失 |
| 功率损失，典型值 |
2 W |
| 模拟输入 |
| 模拟输入端数量 |
4 |
| ● 电压测量时 |
2 |
| ● 测量电阻时 |
4 |
| 电压输入允许的输入电压（毁坏限制），*大值 |
20 V; 持续电压；*大 1 s 内 75 V（占空比 1:20） |
| 循环时间（所有通道），*大值 |
85 ms |
| 输入范围 |
| ● 电压 |
是 |
| ● 电流 |
否 |
| ● 热电偶 |
否 |
| ● 电阻温度计 |
是 |
| ● 电阻 |
是 |
| 输入范围（额定值），电压 |
| ● 0 至 +10 V |
是 |
| ● 输入电阻（0 至 10 V） |
100 k |
| 输入范围（额定值），电阻温度计 |
| ● Pt 100 |
是; 仅气候范围 |
| 输入范围（额定值），电阻 |
| ● 0 至 10000 欧姆 |
是 |
| 模拟输出 |
| 模拟输出端数量 |
2 |
| 电压输出，短路�；� |
是 |
| 电压输出，短路电流，*大值 |
30 mA |
| 输出范围，电压 |
| ● 0 至 10 V |
是 |
| 负载电阻（在额定输出范围内） |
| ● 电压输出端的*小值 |
2.5 k |
| ● 电压输出端的电容负载，*大值 |
1 µF |
| 导线长度 |
| ● 屏蔽，*大值 |
100 m |
| 输入端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），*大值 |
12 bit |
| ● 积分时间 (ms) |
16,67 / 20 ms |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），*大值 |
12 bit |
| 起振时间 |
| ● 对于电阻负载 |
0.8 ms |
| ● 对于电容负载 |
0.8 ms |
| 传感器 |
| 信号传感器连接 |
| ● 对于利用两线制接口进行的电阻测量 |
是 |
| ● 对于利用三线制接口进行的电阻测量 |
是 |
| ● 对于利用四线制接口进行的电阻测量 |
是 |
| 误差/精度 |
| 整个温度范围内的操作错误限制 |
| ● 电压，与输入范围有关，(+/-) |
0.7 %; 0 至 10V |
| ● 电阻，与输入范围有关，(+/-) |
3.5 %; 10 kOhm |
| ● 热电阻，与输入范围有关，(+/-) |
1 % |
| ● 电压，与输出范围有关，(+/-) |
1 % |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电压，与输入范围有关，(+/-) |
0.5 %; 0 至 10V |
| ● 电阻，与输入范围有关，(+/-) |
2.8 %; 10 kOhm |
| ● 热电阻，与输入范围有关，(+/-) |
0.8 % |
| ● 电压，与输出范围有关，(+/-) |
0.85 % |
| 报警/诊断/状态信息 |
| 报警 |
否 |
| 诊断功能 |
否 |
| 电位隔离 |
| 模拟输入电位隔离 |
| ● 在通道和背板总线之间 |
是 |
| 模拟输出电位隔离 |
| ● 在通道和背板总线之间 |
是 |
| 绝缘 |
| 绝缘测试，使用 |
DC 500 V |
| 连接技术 |
| 需要的前置插头 |
20 针 |
| 尺寸 |
| 宽度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，约 |
200 g |
