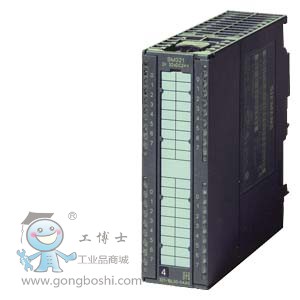

SIMATIC S7-300, 数字输出 SM 322, 光隔离, 32数字量输出, 24V DC, 0.5A, 1 X 40 针, 输出电流总量 4A/组(16A/模块) "


技术数据

电源电压
负载电压 L+
● 额定值 (DC)		24V
● 允许范围，下限 (DC)		20.4V
● 允许范围，上限 (DC)		28.8V
输入电流
来自负载电压 L+（空载），*大值		160mA
来自背板总线 DC 5 V，*大值		110mA
功率损失
功率损失，典型值		6.6W
数字输出
数字输出端数量		32
感应式关闭电压的限制		L+ (-53 V)
输出端的通断能力
● 照明负载时的*大值		5W
负载电阻范围
● 下限		48
● 上限		4k
输出电压
● 对于信号 “1”，*小值		L+ (-0.8 V)
输出电流
● 对于信号“1”的额定值		0.5A
● 针对信号“1”的*小负载电流		5mA
● 针对信号“0”的剩余电流，*大值		0.5mA
开关频率
● 电阻负载时的*大值		100Hz
● 电感负载时的*大值		0.5Hz
● 照明负载时的*大值		10Hz
输出端的总电流（每组）
水平安装位置
— *高可达 40 ℃，*大值		4A
— *高可达 60 ℃，*大值		3A
垂直安装位置
— *高可达 40 ℃，*大值		2A
导线长度
● 屏蔽，*大值		1000m
● 未屏蔽，*大值		600m
报警/诊断/状态信息
诊断功能		否
报警
● 诊断报警		否
诊断信息
● 断线		否
● 短路		否
● 负载电压缺失		否
诊断显示 LED
● 额定负载电压 PWR（绿色）		否
● 保险 OK FSG（绿色）		否
● 累积故障 SF（红色）		否
● 数字输出状态显示（绿色）		是; 每个通道
● 通道故障显示 F（红色）		否
电位隔离
数字输出电位隔离
● 在通道之间		是
● 在通道之间，分组点数		8
● 在通道和背板总线之间		是; 光电耦合器
绝缘
绝缘测试，使用		DC 500 V
连接技术
需要的前置插头		40 针
尺寸
宽度		40mm
高度		125mm
深度		120mm
重量
重量，约		260g
