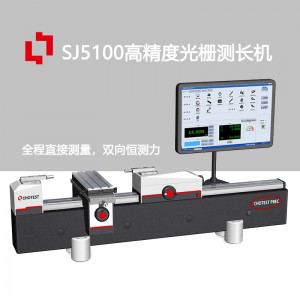

SJ5100高精度光柵測長機采用進口高精度光柵測量系統、高精密研磨直線導軌、高精度溫度補償系統、雙向恒測力系統、高性能計算機控制系統技術，實現各種長度參數的高精度測量。在半導體制造行業中，可以用來測量芯片線寬和間距等微小尺寸參數。整個測量過程不超過3分鐘，結束后自動生成結果及記錄報表。

SJ5100高精度光柵測長機既可以檢定螺紋/光面量規、量塊、外徑千分尺、針規、指示表等各種量具又可以測量齒輪、花鍵、校對棒等精密工件。測長機廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級計量鑒定部門。

儀器主要功能

1、標配功能：

檢測量塊&塊規：（0.1~300mm）；

光滑環規：φ5~φ200mm（壁厚≤50 mm，高度≤50mm）、光滑塞規：φ1~φ220mm；

螺紋環規：M5~M200（螺距0.8~4mm）

螺紋塞規：M1~M220（螺距0.25~5.5mm）；

光滑卡規：內卡5~200mm，外卡1~300mm

千分尺校對桿：25~300mm；

塞尺：0.02~1mm

針規：φ0.1~φ10mm

三針：0.118~6.585mm；

兩點內徑千分尺：25~300mm；

2、可選配功能：

小型光滑環規：φ0.8~φ5mm；

螺紋環規：規格M3~M4（螺距0.5~0.7mm）；

光滑錐度環規：φ5~φ200mm（厚度≤50mm）；

光滑錐度塞規：φ5~φ60mm（長度10~100mm）；φ60~φ200mm（長度≤50mm）；

螺紋錐度環規：M5~M200mm（厚度≤50mm）；

螺紋錐度塞規：M5~M60mm（長度10~100mm）；M60~M200mm（長度≤50mm）；

鋸齒螺紋、梯形螺紋：M3~M400（螺距0.5~6mm）；

花鍵環塞規/花鍵及標準齒輪（跨棒距測量）：內φ10~φ200mm，外φ5~φ200mm，模數0.8~6mm；

外徑千分尺示值誤差手動校準：25~300mm；

數顯及游標卡尺示值誤差手動校準：75~300mm；

深度千分尺示值誤差手動校準：0~25、25~50、50~75mm；

三爪內徑千分尺手動校準：φ6~φ200mm；

表類（百分表、千分表、杠桿表手動校準）；

數顯半徑規手動校準：R5~R700mm；

軸承內外圈錐度、溝槽底徑內外徑及溝槽寬度、精密零部件的長度尺寸，內外徑尺寸測量；

SJ5100高精度光柵測長機廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級計量鑒定部門。

應用案例如：

機械制造：在機械制造過程中，可以用來測量各種零件的尺寸和形狀，以確保產品的質量和精度。

半導體制造：在半導體制造行業中，可以用來測量芯片線寬和間距等微小尺寸參數。

光學加工：在光學加工領域中，可以用來測量光學元件的表面形貌和厚度等參數。

航空航天：在航空航天領域中，可以用來測量航空器的外形和尺寸，以及檢測零部件之間的配合精度。

主要技術指標

環境條件

參考校準/使用環境溫濕度：

溫度：20±2℃，波動不超過0.5℃/小時

相對濕度：10~70%。

振動：按照三坐標振動要求標準，振動速度均方根≤5um/s，振動頻率8~100Hz；

校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場。
