一般信息

产品类型标志

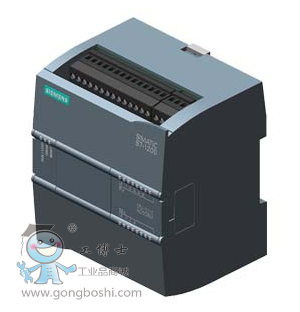

CPU 1211C AC/DC/继电器

固件版本

V4.2

附带程序包的

● 工程系统

STEP 7 V14 以上

显示

带显示屏

否

电源电压

额定值 (AC)

● AC 120 V

是

● AC 230 V

是

允许范围，下限 (AC)

85 V

允许范围，上限 (AC)

264 V

电源频率

● 允许范围，下限

47 Hz

● 允许范围，上限

63 Hz

输入电流

耗用电流（额定值）

在 AC 120 V 时 60 mA；在 AC 240 V 时 30 mA

耗用电流，*大值

在 AC 120 V 时 180 mA；在 AC 240 V 时 90 mA

接通电流，*大值

20 A; 264 V 时

输出电流

用于背板总线 (DC 5 V)，*大值

750 mA; 针对 CM *大为 5 V DC

传感器供电

24 V 传感器供电

● 24 V

20.4 至 28.8V

功率损失

功率损失，典型值

10 W

存储器

工作存储器

● 集成

50 kbyte

● 可扩展

否

装载存储器

● 集成

1 Mbyte

● 插拔式（SIMATIC 存储卡），*大值

带有 SIMATIC 存储卡

缓冲

● 存在

是

● 免维护

是

● 不带电池

是

CPU-处理时间

对于位运算，典型值

0.085 µs; / 说明

对于字运算，典型值

1.7 µs; / 说明

对于浮点运算，典型值

2.3 µs; / 说明

CPU-组件

组件数量（总计）

DBs、FCs、FBs、计数器和定时器。可设定地址的模块数量可从1到65535。可不受限制用于整个工作存储器

OB

● 数量，*大值

只通过代码工作存储器进行限制

Firm

ware  V4.0

6ES72111BE400XB0

CPU 1211C   AC/DC/Rly,6输入/4输出,集成2AI

6ES72111AE400XB0

CPU 1211C   DC/DC/DC,6输入/4输出,集成2AI

6ES72111HE400XB0

CPU 1211C   DC/DC/Rly,6输入/4输出,集成2AI

6ES72121BE400XB0

CPU 1212C   AC/DC/Rly,8输入/6输出,集成2AI

6ES72121AE400XB0

CPU 1212C   DC/DC/DC,8输入/6输出,集成2AI

6ES72121HE400XB0

CPU 1212C   DC/DC/Rly,8输入/6输出,集成2AI

6ES72141BG400XB0

CPU 1214C   AC/DC/Rly,14输入/10输出,集成2AI

6ES72141AG400XB0

CPU 1214C   DC/DC/DC,14输入/10输出,集成2AI

6ES72141HG400XB0

CPU 1214C   DC/DC/Rly,14输入/10输出,集成2AI

6ES72151BG400XB0

CPU 1215C   AC/DC/Rly,14输入/10输出,集成2AI/2AO

6ES72151AG400XB0

CPU 1215C   DC/DC/DC,14输入/10输出,集成2AI/2AO

6ES72151HG400XB0

CPU 1215C   DC/DC/Rly,14输入/10输出,集成2AI/2AO

6ES72171AG400XB0

CPU 1217C   DC/DC/DC,14输入/10输出,集成2AI/2AO

A5E03668639001

SIEMCORE918
BASED ON:
SIMATIC S7-1200, CPU 1212C,
COMPACT CPU, DC/DC/DC,
ONBOARD I/O:
8 DI 24V DC; 6 DO 24 V DC;
2 AI 0 - 10V DC,
POWER SUPPLY: DC
20.4 - 28.8 V DC,
PROGRAM/DATA MEMORY: 50 KB

数字量 扩展

6ES72211BF320XB0

SM1221 数字量输入模块, 8 输入24V DC

6ES72211BH320XB0

SM1221 数字量输入模块, 16 输入24V DC

6ES72221HF320XB0

SM1222 数字量输出模块, 8输出继电器

6ES72221BF320XB0

SM1222 数字量输出模块, 8输出24V DC

6ES72221XF320XB0

SM1222 数字量输出模块, 8输出切换继电器

6ES72221HH320XB0

SM1222 数字量输出模块, 16输出继电器

6ES72221BH320XB0

SM1222 数字量输出模块, 16输出24V DC

6ES72231PH320XB0

SM1223 数字量输入输出模块 8输入24V DC/ 8输出继电器

6ES72231BH320XB0

SM1223 数字量输入输出模块 8输入24V DC/ 8输出24V DC

6ES72231PL320XB0

SM1223 数字量输入输出模块 16输入24V DC/ 16输出继电器

6ES72231BL320XB0

SM1223 数字量输入输出模块 16输入24V DC/ 16输出24V DC

6ES72231QH320XB0

SM1223 数字量输入输出模块 8输入120/230V AC/ 8输出继电器

模拟量 扩展

6ES72314HD320XB0

SM1231 模拟量输入模块 4AI 13位分辩率

6ES72315ND320XB0

SM1231 模拟量输入模块 4AI 16位分辩率

6ES72314HF320XB0

SM1231 模拟量输入模块 8AI 13位分辩率

6ES72315PD320XB0

SM1231 热电阻模块 4RTD 16位分辩率

6ES72315QD320XB0

SM1231 热电偶模块 4TC 16位分辩率

6ES72315PF320XB0

SM1231 热电阻模块 8RTD 16位分辩率

6ES72315QF320XB0

SM1231 热电偶模块 8TC 16位分辩率

6ES72324HB320XB0

SM1232 模拟量输出模块 2AO 14位分辩率

6ES72324HD320XB0

SM1232 模拟量输出模块 4AO 14位分辩率

6ES72344HE320XB0

SM1234 模拟量输入输出模块 4AI/2AO

通信模块

6ES72411CH320XB0

CM1241 RS485 /422通讯模块

6ES72411AH320XB0

CM1241 RS232通讯模块

6ES72411CH301XB0

CB1241 RS485信号板通讯模块

6ES72784BD320XB0

SM1278 I/O Link Master

信号板 模块

6ES72213AD300XB0

SB1221 数字量信号板模块,支持5V DC输入信号, 4输入 5V DC,*高频率200KHZ

6ES72213BD300XB0

SB1221 数字量信号板模块,支持24V DC输入信号,4输入 24V DC ,*高频率200KHZ

6ES72221AD300XB0

SB1222 数字量信号板模块 支持5V DC 输出信号, 4输出 5V DC,*高频率200KHZ

6ES72221BD300XB0

SB1222 数字量信号板模块 4输出 24V DC 0.1A *高频率200KHZ

6ES72230BD300XB0

SB1223 数字量信号板模块 2输入24V DC/ 2输出24V DC

6ES72233AD300XB0

SB1223 数字量信号板查模块,支持5V DC输入信号,2输入 5V DC/2输出 5V DC 0.1A,*高频率200KHZ

6ES72233BD300XB0

SB1223 数字量信号板模块,支持24 V DC输入信号, 2输入24V DC/ 2输出24V DC 0.1 A ,*高频率200KHZ

6ES72324HA300XB0

SB1232, 模拟量信号板模块, 1AO

6ES72314HA300XB0

SB1231, 模拟量信号板模块, 1AI, 10位分辩率, (0-10V)

6ES72315PA300XB0

SB1231, 热电阻信号板模块,1 RTD  类型: Platinum (Pt)

6ES72315QA300XB0

SB1231, 热电偶信号板模块,1 TC1   类型: J, K

存储卡

6ES79548LC020AA0

S7-1200 4M 存储卡

6ES79548LE020AA0

S7-1200 12M 存储卡

6ES79548LF020AA0

S7-1200 24M 存储卡

6ES79548LL020AA0

S7-1200 256M 存储卡

6ES79548LP020AA0

S7-1200 2G 存储卡

6ES79548LT020AA0

S7-1200 32G 存储卡

模拟器

6ES72741XH300XA0

1214C /1215C 模拟器

6ES72741XF300XA0

1211C/1212C 模拟器

6ES72741XA300XA0

S7-1200CPU 2路模拟量输入模拟器

6ES72741XK300XA0

1217C模拟器，14输入通道，其中10通道为24V直流输入，4通道为1.5V差分输入开关

扩展电缆

6ES72906AA300XA0

S7-1200 模块扩展电缆  2.0 米

电池

6ES72970AX300XA0

S7-1200 电池板
