变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。
1.自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高。
⒉其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈。一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
⒊自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自耦变压器由于其容量大、损耗小、造价低而得到广泛应用。

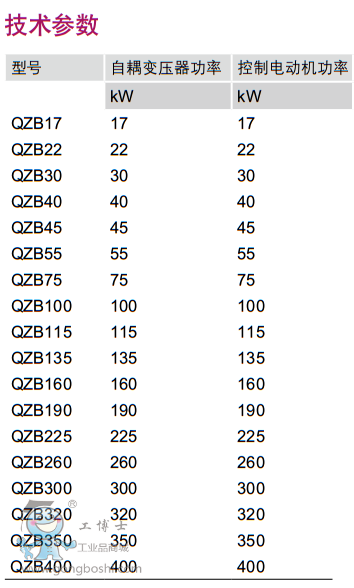

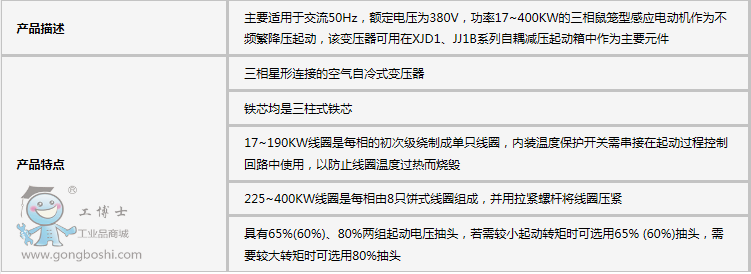

三相自耦变压器
普通变压器的原，副绕组是互相绝缘的，只用磁的联系而没有电的联系，依线圈组数的不同，这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知，并不要有分开的原绕组和副绕组，只有一个线圈也能达到变换电压的目的.在图1中，当原绕组W1接入交流电源U1时，原绕组每匝的电压降，电压平均分配在原绕组1,2，，副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下，变更W1和W2的比例，就得到不同的U2值。这种原、副绕组直接串联，自行耦合的变压器称为自耦变压器，又叫单圈变压器.
自耦变压器的各种运行方式
自耦变压器*大特点是，副绕组是原绕组的一部分（如图1的自耦降压变压器），或原绕组是副绕组的一部分（如图2的自耦升压变压器）。
自耦变压器原、副绕组的电流方向和普通变压器一样是相反的。
在忽略变压器的激磁电流和损耗的情况下，可有如下关系式
降压：I2=I1+I,I=I2-I1
升压：I2=I1-I,I=I1-I2
P1=U1I1,P2=U2I2
式中：
I1是原绕组电流，I2是副绕组电流
U1是原绕组电压，U2是副绕组电压
P1是原绕组功率，P2是副绕组功率
