产品简介：
城堡系列C6K(S)~3C20KS采用双转换纯在线式架构，是*能有效解决所有电源问题的架构设计，对电网出现：断电、市电电压过高或过低、电压瞬间跌落或是减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等状况都可以提供良好的解决方案，为用户负载提供安全可靠的电源保障。
产品展示：

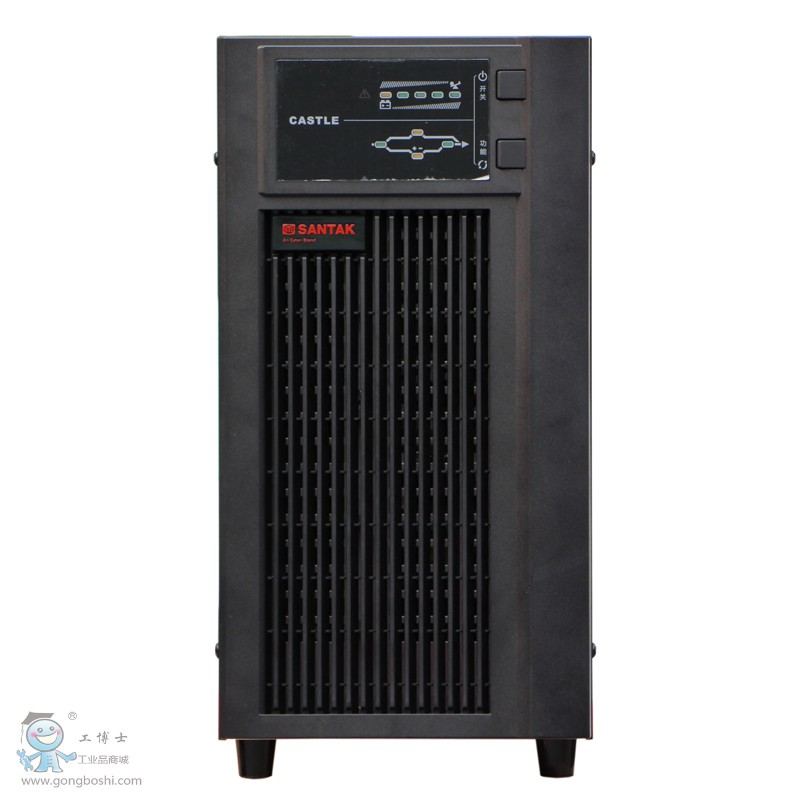

资料图：产品图一
城堡系列C6K(S)～3C20KS是一款具有强大适应性、配置灵活的产品。采用先进的DSP数字控制技术，有效提升了产品性能和系统可靠性，并实现更高功率密度的集成和小型化。同时为了全方位满足用户的个性化需求，城堡系列C6K(S)~3C20KS提供了非常丰富的可扩展功能，用户可以根据需要灵活配置。
适应中国电网环境
输出功因0.8－适合负载的发展趋势，实现更强的带载能力。整机效率高达90％，降低UPS的电力损耗，节约用户的使用成本。采用有源功率因数校正技术（PFC），输入功因接近1，大幅减少了对市电电网的污染。应对中国电网要求设计，提供宽广的输入电压范围，能适应恶劣的电网化境；优异的输入频率范围使UPS能够适应发电机等不同供电设备。
灵活配置，因需而变
丰富的扩展功能，全方位满足客户需求。在线维修功能：可以在负载持续供电情况下安全进行在线维修。远程停电功能（EPO）：当紧急事故发生时，可以快速关断UPS。并机组件：实现并联扩容和并联冗余功能，为用户提供电源规划的弹性和更安全的保障。防尘组件：提升产品在工业环境下的防尘等级。隔离变压器：为用户提供隔离保护。*具体配置请联系苏恪士公司业务人员
小型化，低噪音
采用先进的控制技术和制造工艺，大大提升产品的功率密度，减小产品占地面积，在今日寸土寸金的办公空间里，为您节省宝贵空间。同时机器运行时噪音低，维护您安静的工作环境。
智能管理
智能电池管理：采用先进的智能化充电控制方式，根据电池类型和电池的使用状态来选择*优的充电方式，使电池的使用寿命得以延长，并定期自动对电池做充放电管理。并且可以根据需要自由选择电池电压（192V或是240V）。用户可根据需要查询和设定相应的UPS控制参数，实现UPS的智能管理。自动识别并适应50/60Hz电源系统，满足不同电源系统的要求。完善的故障保护和告警功能：提供输入、输出过压或欠压，电池过充或低压，过载，短路等完备的故障�；ず兔魑谋ň⒐收暇竟δ堋�
高可靠性
采用先进的DSP数字化控制技术，产品性能更优异、品质更稳定可靠。带载和过载能力强，负载兼容性好，可以适用各种不同类型的负载。强大的抗干扰能力，符合IEC61000-4对于抗电磁干扰的严格要求，给您的设备提供干净的电力环境。
丰富的通讯和监控
提供RS232通讯接口，可用于本地或远程电源管理。提供智能插槽(Intelligent Slot)，用户可根据需要加载山特公司的WebPower卡（SNMP卡）、CMC卡、AS400卡（干接点卡）来实现远程管理和监控功能。
产品参数：
|
型号
|
C6K
|
C6KS
|
C10K
|
C10KS
|
|
额定容量
|
6KVA
|
10KVA
|
|
输入
|
输入配线
|
单相二线＋地线
|
|
电压范围
|
120~275V
|
|
频率范围
|
46~64Hz 50/60HZ自适应
|
|
输入功因
|
>0.99
|
|
输出
|
电压范围
|
220×（1±1%）VAC
|
|
频率范围
|
市电模式：(46~54)Hz / (56~64)Hz (与输入市电频率同步);
电池模式：(50×(±0.1%)Hz / 60(±0.1%)Hz
|
|
电流峰值比
|
3：1
|
|
额定功率因数
|
0.8
|
|
超载能力
|
Load< 105%,长期运行; 105%< span>≤125% >1min; 125%< span>≤150% >30sec
|
|
效率
|
up to 90%
|
|
电池电压
|
16 pcs×12VDC
|
|
外形尺寸(mm)
W*D*H
|
248*500*616
|
240*500*460
|
248*500*616
|
240*500*460
|
|
重量（KG）
|
57
|
18
|
67.5
|
20
|
UPS简述：UPS（Uninterruptable Power System/Uninterruptable Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并�；じ涸厝�、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护。
ups特点：
UPS是针对中国电网环境和网络监控及网络系统、医疗系统等对电源的可靠性要求，克服中、大型计算机网络系统集中供电所造成的供电电网环境日益恶劣的问题，以全新的数字技术研制出的第三代工频纯在线式智能型UPS。直流电源，是维持电路中形成稳恒电流的装置。如干电池、蓄电池、直流发电机等。
UPS和直流电源是企业重要的供电保障设备，传统的维护管理包括：①日常巡检外观，定期更换电池、滤波电容、风机等易损件，大修时做电池活化等；②改造或采用换代设备，使用高级工具测试电池性能。这种管理方式企业投入成本高，维护人员工作量大，不易实时掌握设备运行状态和关键数据，设备事故预防能力低。实施在线维护管理可避免传统方式的不足之处，获得良好效益。
UPS的中文意思为“不间断电源”，是英语“Uninterruptable Power System/Uninterruptable Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使用户不致因停电而影响工作或丢失数据。
ups组成结构：
UPS电源系统由五部分组成：主路、旁路、电池等电源输入电路，进行AC/DC变换的整流器（REC），进行DC/AC变换的逆变器（INV），逆变和旁路输出切换电路以及蓄能电池。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就像接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制。
在电网电压工作正常时，给负载供电如图1-1所示，而且，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池供给负载所需电源，维持正常的生产（如粗黑→所示）；当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电。
ups供电过程：
当市电正常为380/220VAC时，直流主回路有直流电压，供给DC-AC交流逆变器，输出稳定的220V或380V交流电压，同时市电经整流后对电池充电。当任何时候市电欠压或突然掉电，则由电池组通过隔离二极管开关向直流回路馈送电能。从电网供电到电池供电没有切换时间。当电池能量即将耗尽时，不间断电源发出声光报警，并在电池放电下限点停止逆变器工作，长鸣告警。不间断电源还有过载�；すδ埽狈⑸兀�150%负载）时，跳到旁路状态，并在负载正常时自动返回。当发生严重超载（超过200%额定负载）时，不间断电源立即停止逆变器输出并跳到旁路状态，此时前面输入空气开关也可能跳闸。消除故障后，只要合上开关，重新开机即开始恢复工作。
UPS发展与市场需求
近几年，境外主要电源供应商逐渐看好中国电力电子电源市场，纷纷把重点转向中国内地。在UPS电源产品方面有山特、APC、爱克赛、梅兰日兰、三菱等;在通信开关电源方面有爱立信、西门子、美国的Vicor、腾讯科技、朗讯、日本的新电元等。中国台湾地区的电源生产厂商也在内地设厂生产。如台达公司在东莞、上海、天津都设立了工厂。
如今，跨国公司在国内电源市场占有主导地位，如：艾默生(Emerson)、APC、梅兰日兰、伊顿爱克赛，新近进入国内市场的有：荷兰海泰克、ActivePower公司、施恩禧电气(S&C)。中国本土也已形成一批超亿元的电源企业，如：中兴通讯、厦门科华、武汉洲际、烟台东方电子信息集团等，他们有较强的技术力量和开发能力。UPS电源技术也向着多功能、大功率、集成化的方向发展，其中UPS电源行业中的厦门科华、冠军、科士达、易事特、捷益达等一批民营企业领跑国内UPS市场。
电力电子电源按产品名称分类主要有，第1类：开关电源，包含AC/DC开关电源、AC/DC开关电源、充电器等。第2类：不间断电源(UPS)，包含ACUPS和DCUPS等。第3类：逆变器，包含普通逆变器、LCD背光逆变器、太阳能逆变器等。第4类：变频器，包含普通变频器、高压变频器等。第5类：其它如交流稳压电源、中频感应加热电源、高压电源、电力机车电源等。
科技部设立了2亿元的电力电子项目专项资金，国家发改委专门发文启动专项课题，用于推进电力电子技术和产业的发展。包括应用装置的产业化，重点围绕节能、交通、电力、冶金等领域需求，支持应用具有自主知识产权芯片和技术的电力电子装置，节能型不间断电源和新型的电力优化装置显然就是典型的支持对象。所有能源的应用70%以上需要经过电力电子变换装置，然后再给负载。电力电子电源是节能减排的有力手段，同时也是保证信息安全、工业自动化的基石，例如，变频器的应用将使得电机性负载大幅度节能，不间断电源UPS的应用将有效保证信息设备的可靠运行、工业化制造水平的提升，开关整流器是所有网络、通信系统能源心脏。信息和工业自动化水平的发展，与电力电子电源技术的发展紧密相关。
系统及产品分类
UPS电源系统设备技术是指依托先进功率转换技术、数字控制技术、高频开关变换技术、脉宽调制技术、电磁兼容技术、冗余并机技术、智能充放电技术、网络技术、驱动技术和新工艺技术等的一门综合技术。
UPS电源已从上世纪60年代的旋转发电机发展至今天的具有智能化程度的静止式全电子化电路，并且还在继续发展。UPS电源一般均指静止式UPS电源，按其工作方式分类可分为后备式、在线互动式及在线式三大类，按照UPS电源功率的大小和应用领域有以下的分类方式：1.按照UPS功率大小分类，UPS电源系统按其应用的功率可分为：大、中、小三个分区类别。小功率UPS电源系统定义为：功率小于3kVA的UPS电源产品;中等功率UPS电源系统定义为：大于等于3kVA同时小于10kVA的UPS电源产品;大功率UPS电源系统定义为：大于或等于10kVA的UPS电源产品。2.按照UPS应用领域分类：信息设备用UPS电源系统设备。近几年来UPS电源系统在IT行业发挥着越来越重要的作用，被人们誉为计算机信息的�；ど瘛Ｔ谑澜缏踅畔⑹贝�，信息的安全问题已经被人们广泛关注，因此，在这种时代背景中，UPS的发展趋势引起业界的高度重视是顺理成章的。信息化通信UPS电源系统主要应用于：信息产业、IT行业、交通、金融行业、航空航天工业等计算机信息系统、通信系统、数据网络中心等的安全�；の侍狻PS电源作为计算机信息系统、通信系统、数据网络中心等的重要外设，在�；ぜ扑慊荨⒈Ｖさ缤缪购推德实奈榷ā⒏慕缤柿俊⒎乐顾彩蓖５绾褪鹿释５缍杂没г斐傻奈：Φ确矫媸欠浅Ｖ匾�。
工业动力用UPS电源系统设备。工业动力UPS电源系统设备主要应用于：工业动力设备行业电力、钢铁、有色金属、煤炭、石油化工、建筑、医药、汽车、食品、军事等领域，作为所有电力自动化工业系统设备、远方执行系统设备、高压断路器的分合闸、继电�；�、自动装置、信号装置等的交、直流不间断电源设备，保证工业自动化动力供给的可靠性。工业动力用不间断电源是不间断电源产品中的高端产品，涉及大功率(可能达到兆瓦级)能量变换的电力电子技术、数字化控制技术、交流电源并联冗余技术、有源谐波抑制技术、大功率产品制造技术等。显然，一般的电源企业无法进入该领域，只有已经拥有大功率电力电子技术和系列产品开发、生产、服务能力，并积累相应工业应用经验的企业，才能做好工业动力不间断电源系统的设计、生产、市场服务。传统UPS厂家在这些地方采用的UPS电源往往是具备适应工业自然环境的UPS电源产品，而不是适应工业电气环境、感性动力负载特性的真正工业动力设备用不间断电源。
山特企业简介：
山特ups电源是由中国（深圳）山特出品的ups不间断电源产品。其型号涵盖了后备式UPS、在线式UPS、在线互动式UPS、模块化UPS和其他监控产品。在同行业市场的知名度和接受率较高。世界上*高功率密度的ups电源产品由深圳山特电子公司制造。山特还率先将IGBT功率单元及高频PWM技术引入UPS行业的厂商。从根本上提升了UPS的性能和稳定度。
在线式及原理
在线式UPS（On-Line UPS）的运作模式为“市电和用电设备是隔离的，市电不会直接供电给用电设备”，而是到了UPS就被转换成直流电，再兵分两路，一路为电池充电，另一路则转回交流电，供电给用电设备，市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充电，“UPS在用电的整个过程是全程介入的”。其优点是输出的波型和市电一样是正弦波，而且纯净无杂讯，不受市电不稳定的影响，可供电给“电感型负载”，例如电风扇，只要在UPS输出功率足够的前题下，可以供电给任何使用市电的设备。
后备式及工作原理
后备式又称为非在线式不间断电源（Off-Line UPS），它只是“备援”性质的UPS，市电直接供电给用电设备也为电池充电（Normal Mode），一旦市电供电品质不稳或停电了，市电的回路会自动切断，电池的直流电会被转换成交流电接手供电的任务（Battery Mode），直到市电恢复正常，“UPS只有在市电停电了才会介入供电”，不过从直流电转换的交流电是方波，只限于供电给电容型负载，如电脑和监视器。
了解更多请前往：http://www.shsantak.gongboshi.com/
