ABB微型断路器 S803S-K20

品牌	ABB	极数	3P	壳架电流	125（A）
脱扣器额定电流	20A	脱扣方式	过电流脱扣器	额定电压	400/690V（V）
结构类型	固定式	灭弧介质	空气式	分断能力	50kA（KA）
应用场景	终端配电	产品认证	CCC	用途	终端配电

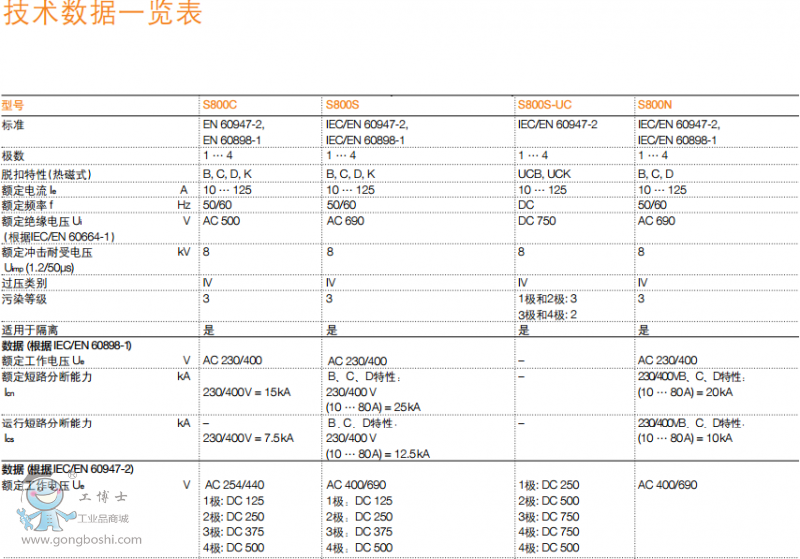

S800 具有五个系列。所有系列的额定电流均可达 125A，外型尺寸完全相同，附件通用，并 提供能互换的笼形端子和环形端子。S800 微型断路器可

对上级断路器提供良好的选择性保 护，对下级微型断路器提供可靠的后备保护。 S800C 高分断微型断路器是分断能力为 15kA 交流型微型断路器，有

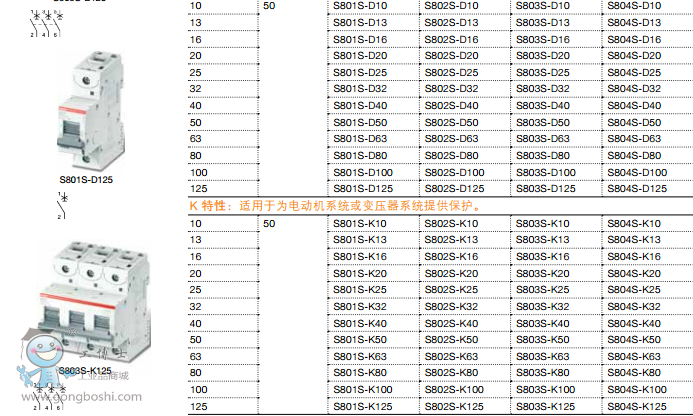

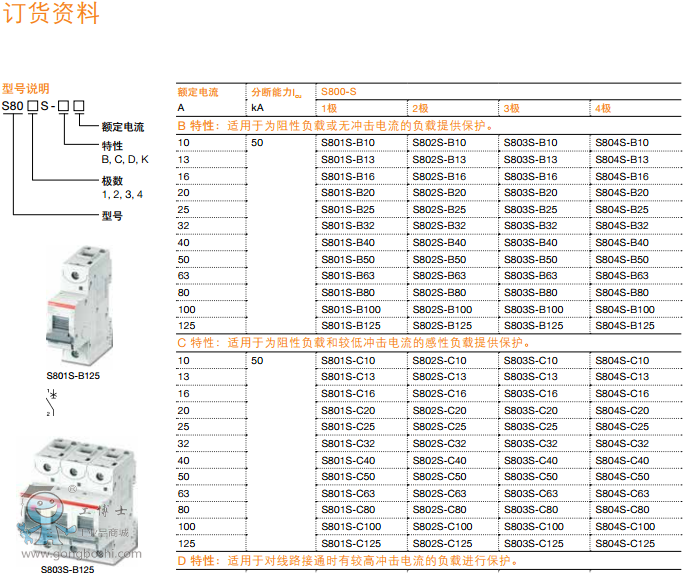

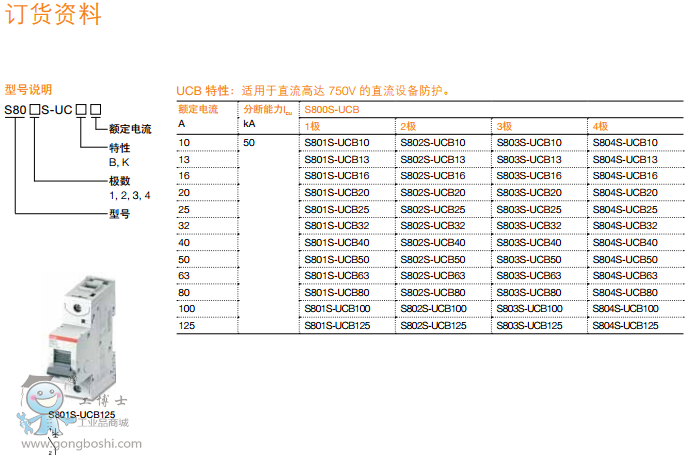

B、C、D 三种特性。 S800S 高分断微型断路器的分断能力高达 50kA，有交流型和直流专用型，共有 B、C、D、 K、UCB、UCK 六种特性。 S800N 高

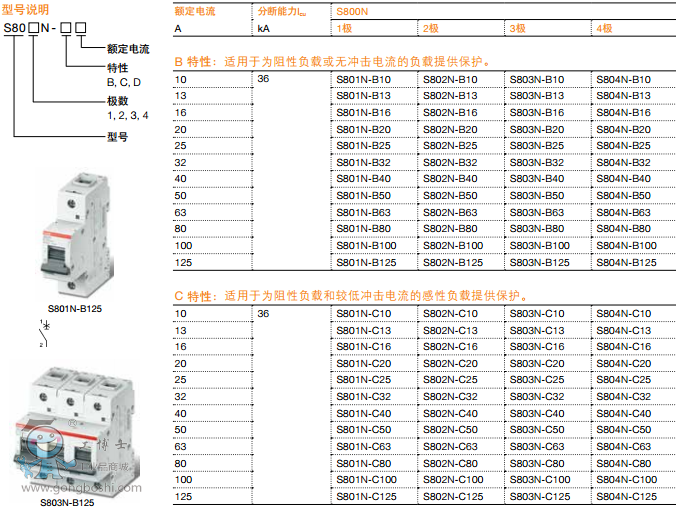

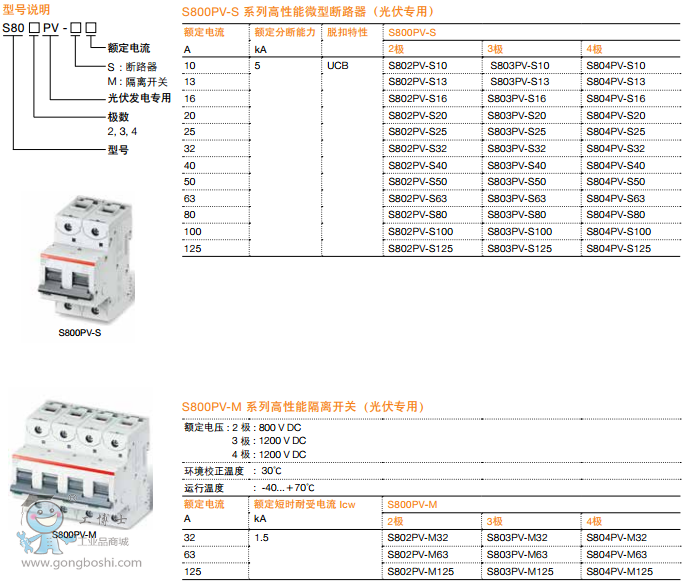

分断微型断路器是分断能力为 36kA 交流型微型断路器，有 B、C、D 三种特性。 S800PV-S 高性能微型断路器是光伏发电专用的微型断路器。串联使用

时，额定直流工作电 压可高达 1200 伏，其 Icu 为 5kA，可运行在 -40℃至 70℃的严酷环境下。 S800PV-M 高性能隔离开关是光伏发电专用的隔离。

额定电流为 32A、63A、125A。串 联使用时，其额定直流工作电压可达 1200 伏，额定短时耐受电流 Icw 可达 1.5kA，可带负荷 操作，可提供与安全性

有关的所有隔离特性。
