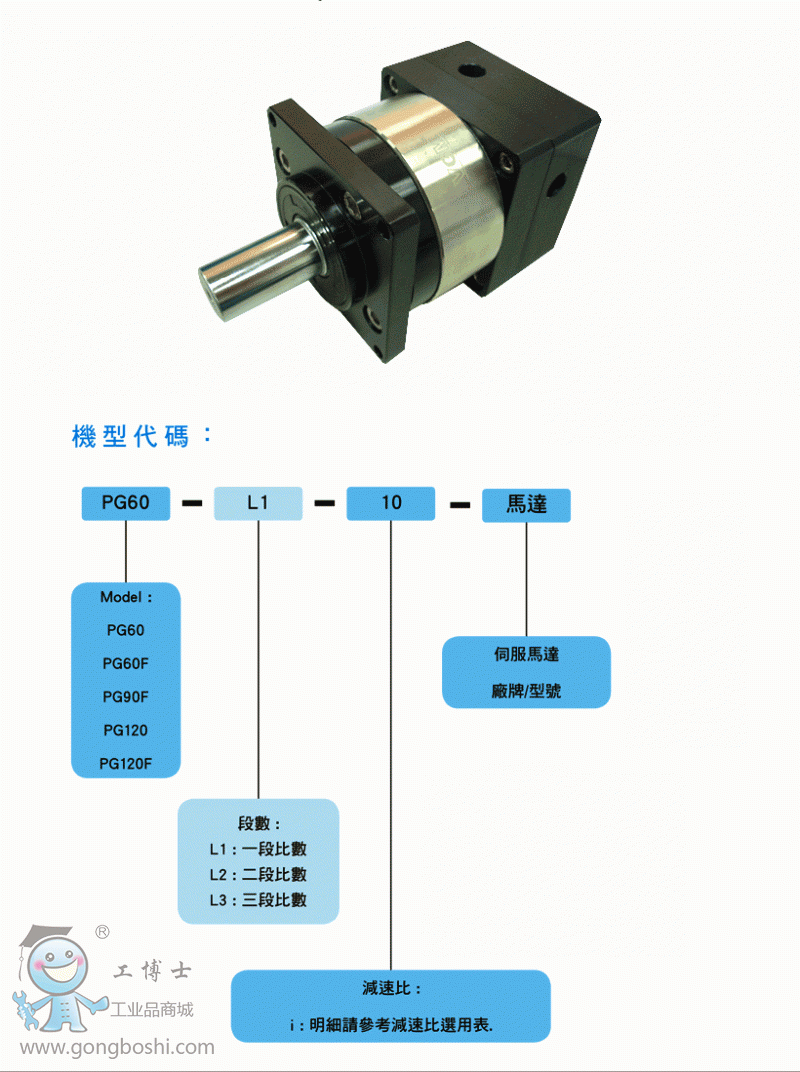

聚盛 PG-F 系列
点击图片查看原图
品牌： 聚盛
单价： 面议
所在地： 台湾
有效期至： 长期有效
最后更新： 2016-07-01 10:32
浏览次数： 474
店铺基本资料信息
  • 台湾vgm减速机
  • 联系人黄经理(女士) 经理
  • 会员 [当前离线]
  • 电话010-64225983
  • 地址上海市宝山区富联一路98弄6号

 产品详细说明
pg-f01[1]
PG-F 技术规格
規格 单位 段数 减速比 PG60F PG90F PG120F
额定输出扭矩 Nm 1 3 15 79 190
4 21 88 230
5 20 85 215
7 18 82 205
10 15 79 190
2 9 15 79 190
15 15 79 190
20 21 88 230
25 20 85 215
35 20 85 215
40 21 88 230
49 18 82 205
70 18 82 205
100 15 79 190
3 27 -- 88 230
36 -- 79 190
45 -- 79 190
48 -- 79 190
60 -- 79 190
75 -- 79 190
80 -- 88 230
急停扭矩 Nm L1,L2,L3 3~100 2.5倍额定输出扭矩
额定输入转速 rpm L1,L2,L3 3~100 3,000 3,000 2,000
*大输入转速 rpm L1,L2,L3 3~100 4,500 4,500 3,000
标准背隙 arcmin L1 3~10 ≤15~20 ≤15~20 ≤15~20
L2 9~100 ≤17~22 ≤17~22 ≤17~22
扭转刚性 Nm/arcmin L1,L2,L3 3~100 2 7.2 14
容许径向力 N L1,L2,L3 3~100 590 1,700 2,850
容许轴向力 N L1,L2,L3 3~100 325 840 1,470
平均使用寿命 hr L1,L2,L3 3~100 20,000
全负载时效率 % L1 3~10 ≥ 94%
L2 9~100 ≥ 91%
L3 27~100 ≥ 86%
重量 kg L1 3~10 1.0 3.5 7.6
L2 9~100 1.3 5.4 9.9
L3 27~100 ─ 7.3 12.2
使用溫度 °C L1,L2,L3 3~100 - 10°C ~ + 90ºC
润滑 　 L1,L2,L3 3~100 全合成润滑油脂
安装方向 　 L1,L2,L3 3~100 任意方向
噪音值 dBA L1,L2,L3 3~100 ≤70 ≤70 ≤70
1. 上述单段齿轮箱(未指定比数)相关规格,主要为使用各型号5比齿轮箱所测得之数据.
2. 减速比 : i = 输入转速/输出转速.
3. 背隙值 : 為在2%额定输出扭矩下测试所得之数据.
4. *大径向力及*大轴向力 : 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
5. 運转负载周期<60%狀況下,平均使用寿命如列表数据值; 负载周期>=60%之連續運转狀況下,平均使用寿命可能会降低至正常值的50%以下.
6. 噪音值 : 距离1公尺,空載運转,额定输入转速,条件下所测得之数据.

pg-f02[1]

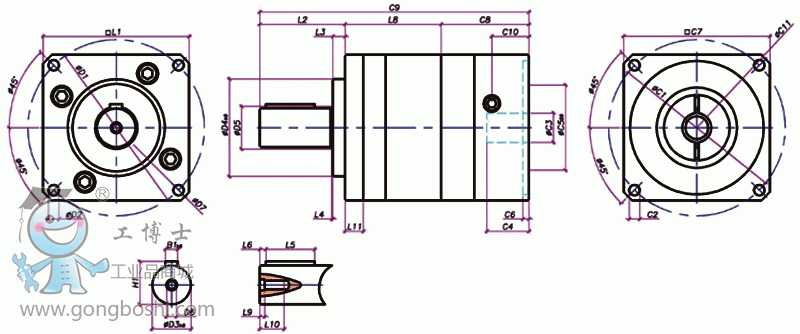

尺寸 PG60F PG90F PG120F
D1 出力盖导螺孔节圆直径 70 105 145
D2 出力盖导螺孔直径 5.5 6.8 8.7
D3 出力轴直径 12,14,16 18 24,32
D4 出力盖引导凸缘直径 40 80 80
D5 出力轴根圆直径 17 25 35
D6 出力轴端面螺丝孔規格 M5×0.8P M6×1P M8×1.25P
D7 出力盖倒圆角直径 84.5 120 160
L1 出力盖边長 62 95 120
L2 出力轴端面到出力盖高度 30,34,34 57 60,70
L3 出力盖引导凸缘高度 3 15 10
L4 出力轴根圆高度 0.5 2 1
L5 键槽长度 20 25 40
L6 出力轴端面到键槽端面间隙 3 5 5
L8 本体长度 1 段 48.5 56.5 79
2 段 67 84 112.5
3 段 ─ 114.5 146
L9 出力轴端面沉头孔深度 3 4 4
L10 出力轴端固定螺丝長度 14 18 20
L11 出力盖导螺孔深度 10 10 15
C1 入力法兰螺丝孔节圆直径 70 100 145
C2 入力法兰螺丝孔規格 M5×0.8P M6×1P M8×1.25P
C3 马达轴直径 6.35~14 14~19 19~24
C4 马达轴長度 31.5 43.5 61.5
C5 马达入力引导凸缘直径 50 80 110
C6 马达入力引导凸缘深度 3.5 8 7
C7 入力法兰边長 60 95 120
C8 入力法兰高度 35 56 72
C9 齿轮箱全长 1 段 113.5 169.5 221
2 段 132 197 254.5
3 段 ─ 224.5 288
C10 锁紧孔中心距 10 18 30.5
C11 入力法兰倒圆角直径 80 120 160
B1 键槽宽度 4,5,5 6 8,10
H1 出力轴+键总高度 13.5,15,18 20.5 27,35
1. C1~C6 為公制标准马达连接板尺寸,尺寸依搭配伺服马达而改变.
