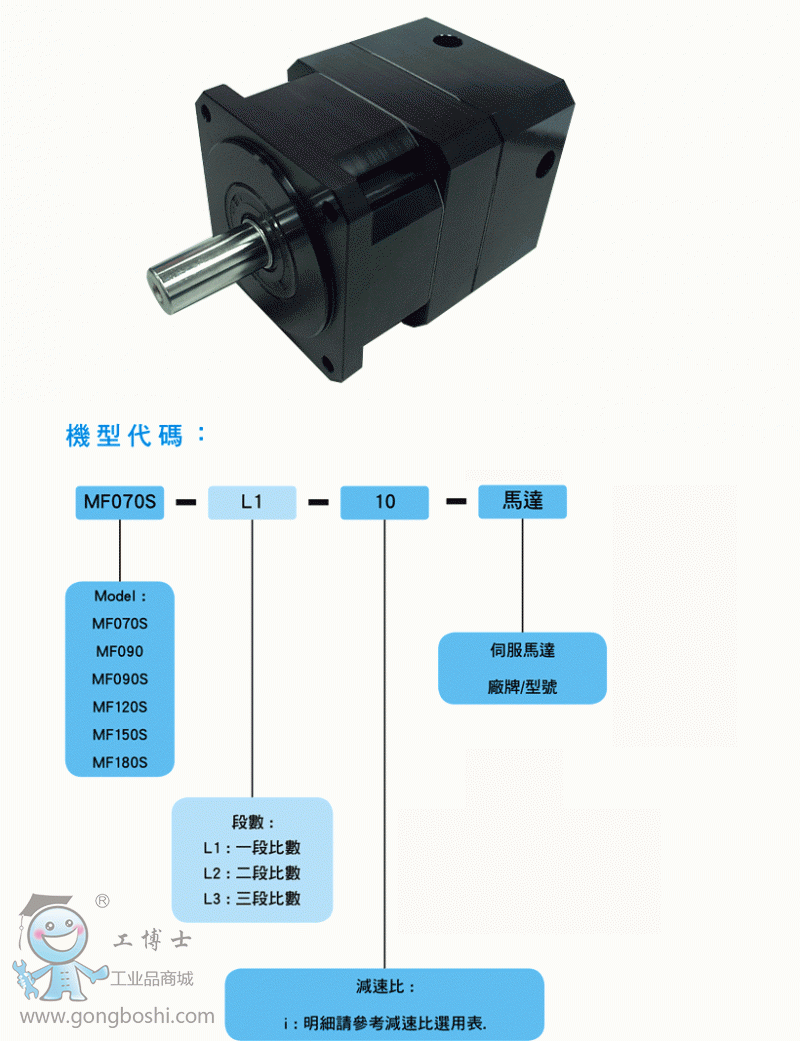

聚盛 MF 系列
点击图片查看原图
品牌： 聚盛
单价： 面议
所在地： 台湾
有效期至： 长期有效
最后更新： 2016-07-01 10:29
浏览次数： 480
店铺基本资料信息
  • 台湾vgm减速机
  • 联系人黄经理(女士) 经理
  • 会员 [当前离线]
  • 电话010-64225983
  • 地址上海市宝山区富联一路98弄6号

 产品详细说明
 mf-01[1]
MF 技术规格
規格 单位 段数 减速比 MF090
额定输出扭矩 Nm 1 3 80
4 90
5 86
7 82
2 9 80
15 80
20 90
25 86
35 86
49 80
3 27 90
36 80
45 80
48 80
60 80
75 80
80 90
100 90
急停扭矩 Nm L1,L2,L3 3~100 2.5倍额定输出扭矩
额定输入转速 rpm L1,L2,L3 3~100 3,000
*大输入转速 rpm L1,L2,L3 3~100 4,500
标准背隙 arcmin L1 3~10 ≤10~15
L2 9~100 ≤16~20
扭转刚性 Nm/arcmin L1,L2,L3 3~100 13
容许径向力 N L1,L2,L3 3~100 1,480
容许轴向力 N L1,L2,L3 3~100 1,010
平均使用寿命 hr L1,L2,L3 3~100 20,000
全负载时效率 % L1 3~10 ≥ 96%
L2 9~100 ≥ 93%
L3 27~100 ≥ 90%
重量 kg L1 3~10 3.2
L2 9~100 4.0
L3 27~100 5.0
使用溫度 °C L1,L2,L3 3~100 - 10°C ~ + 90ºC
润滑 　 L1,L2,L3 3~100 全合成润滑油脂
安装方向 　 L1,L2,L3 3~100 任意方向
噪音值 dBA L1,L2,L3 3~100 ≤70
1. 上述单段齿轮箱(未指定比数)相关规格,主要为使用各型号5比齿轮箱所测得之数据.
2. 减速比 : i = 输入转速/输出转速.
3. 背隙值 : 為在2%额定输出扭矩下测试所得之数据.
4. *大径向力及*大轴向力 : 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
5. 運转负载周期<60%狀況下,平均使用寿命如列表数据值; 负载周期>=60%之連續運转狀況下,平均使用寿命可能会降低至正常值的50%以下.
6. 噪音值 : 距离1公尺,空載運转,额定输入转速,条件下所测得之数据.
mf-02[1]
尺寸 MF090
D1 出力盖导螺孔节圆直径 105
D2 出力盖导螺孔直径 6.8
D3 出力轴直径 18
D4 出力盖引导凸缘直径 80
D5 出力轴根圆直径 20
D6 出力轴端面螺丝孔規格 M6×1P
D7 出力盖倒圆角直径 120
L1 出力盖边長 92
L2 出力轴端面到出力盖高度 45
L3 出力盖引导凸缘高度 3
L4 出力轴根圆高度 1
L5 键槽长度 25
L6 出力轴端面到键槽端面间隙 5
L8 本体长度 1 段 71
2 段 99
3 段 127
L9 出力轴端沉头孔深度 4
L10 出力轴端固定螺丝長度 18
L11 出力盖导螺孔深度 10
C1 入力法兰螺丝孔节圆直径 100
C2 入力法兰螺丝孔規格 M6×1P
C3 马达轴直径 14~19
C4 马达轴長度 42.1
C5 马达入力引导凸缘直径 80
C6 马达入力引导凸缘深度 5
C7 入力法兰边長 92
C8 入力法兰高度 47.1
C9 齿轮箱全长 1 段 163.1
2 段 191.1
3 段 219.1
C10 锁紧孔中心距 12.5
C11 入力法兰倒圆角直径 120
B1 键槽宽度 6
H1 出力轴+键总高度 20.5
1. C1~C6 為公制标准马达连接板尺寸,尺寸依搭配伺服马达而改变.
