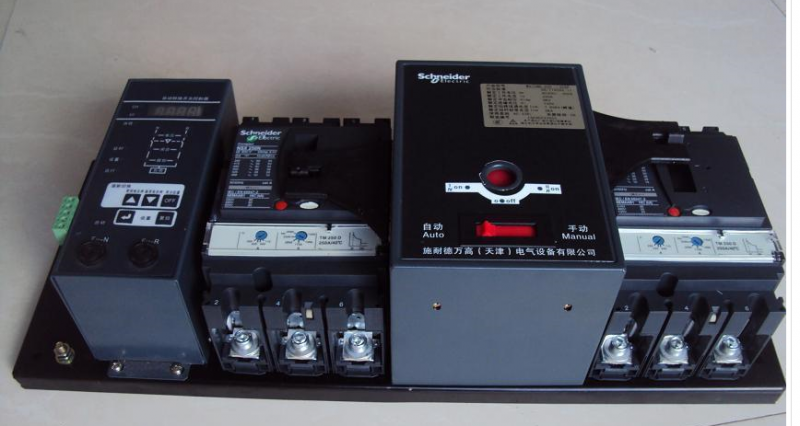

产品描述
符合标准：GB14048.11-2008
污染等级：Ⅲ级
工作温度：-5°C to +40°C
电器级别：CB、PC级
使用类别：AC-33B/AC-33iB
获得CCC证书并通过EMC电磁兼容性测试
CB级
配备过电流脱扣器的ATSE它的主触头能够接通并用于分断短路电流
摘自中华人民共和国国家标准GB 14048.11-2008
WATSN系列自动转换开关若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能力远大于使用接触器和继电器等其他元器件。
CB级转换开关电器
具备短路及过载�；すδ�
>电流等级1-1600A
>执行元件iC65微型断路器，NSX、NS塑壳断路器
>具备较高的短路分断能力
>可配置多种脱扣器，满足不同场所需求
>具备高限流特性，经济的选择性
PC级
能够接通、承载、但不用于分断短路电流的ATSE
摘自中华人民共和国国家标准GB 14048.11-2008
WATSN系列自动转换开关若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备�；すδ�，但其具备较高的耐受和接通能力，能够确�？刈陨淼陌踩�，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
PC级转换开关电器
接通、承载，但不用于分断短路电流
>电流等级32-1600A
>执行原件INT及NSX-NA负荷隔离开关
>具备较高短路接通及短时耐受能力
二．施耐德万高双电源自动切换开关产品主要特点
1. 三种可选工作方式
■自投自复工作方式
■互为备用工作方式
■自投不自复工作方式
2. 三种稳定工作位置
■常用电源合、备用电源分
■常用电源分、备用电源合
■常用电源分、备用电源分
参考型号如下
施耐德万高双电源WATSNB-32/4CBR 32A
施耐德万高双电源WATSNB-63/3CBR 3P 63A
施耐德万高双电源WATSNB-100/4PCR 4P 100A
施耐德万高双电源WATSNB-125/3CB 3P 125A
施耐德万高双电源WATSNB-160/4RF 4P 160A
施耐德万高双电源WATSNB-200/3CBI 3P 200A
施耐德万高双电源WATSNB-250/4CBI 4P 250A
施耐德万高双电源WATSNB-320/4CB 4P 320A
施耐德万高双电源WATSNB-400/4CBR 4P 400A
施耐德万高双电源WATSNB-500/4P 500A
施耐德万高双电源WATSNB-630/4RF 4P 630A
施耐德万高双电源WATSNB-800/4PCR 4P 800A
施耐德万高双电源WATSNA-32/4PCB 4P 32A
施耐德万高双电源WATSNA-63/3CBRF 3P 63A
施耐德万高双电源WATSNA-100/4RF 4P 100A
施奈德自动转换开关WATSNA-125/4RF 4P 125A
施奈德自动转换开关WATSNA-160/4PCB 4P 160A
施奈德自动转换开关WATSNA-200/3CBRF 3P 200A
施奈德自动转换开关WATSND-250/4RF 4P 250A
施奈德自动转换开关WATSND-320/3CBRF 3P 320A
施奈德自动转换开关WATSND-400/4RF 4P 400A
施奈德自动转换开关WATSND-500/4PCI 4P 500A
施耐德万高双电源WATSNA-1250/3CBRF 3P 1250A
施耐德万高双电源WATSNA-1600/4RF 4P 1250A
施奈德自动转换开关WATSNA-1250/4RF 4P 1000A
施奈德自动转换开关WATSNA-1600/3PCB 3P 1600A
施奈德自动转换开关WATSNA-1000/3CBRF 3P 800A
施奈德自动转换开关WATSND-1250/4RF 4P 1250A
施奈德自动转换开关WATSND-1200/3CBRF 3P 1000A
施奈德自动转换开关WATSND-1600/3RF 3p 1600A
施耐德万高双电源WATSNA-1600/4RF 4P 1250A
施奈德自动转换开关WATSNA-1250/4RF 4P 1000A
施奈德自动转换开关WATSNB-63/63 4CBR C65N-C
施奈德自动转换开关WATSNB-630/500 3CBR (面板式）NSX-N
施奈德自动转换开关WATSNB-630/630 3CBS NSX-F
施奈德自动转换开关WATSNA-63/50 3CBR IC65N-C
施奈德自动转换开关WATSNA-100/100 4CBR NSX-F
三．工作原理

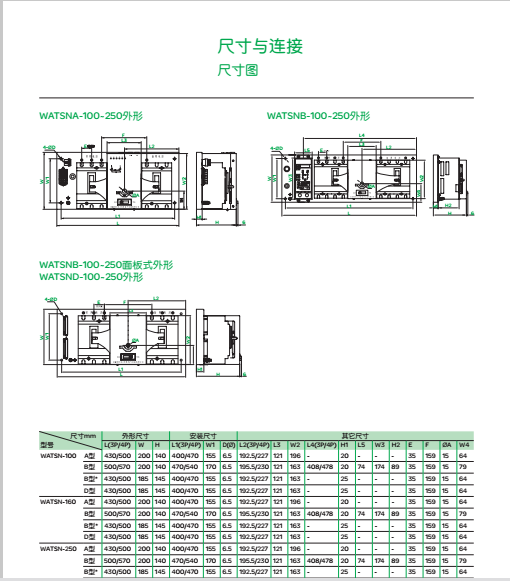

当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以�；こＳ玫缭唇油ǜ涸�。当常用电源A一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时)，并在常用电源恢复至正常时，又将备用电源转换至常用电源。具体安装方式如下
