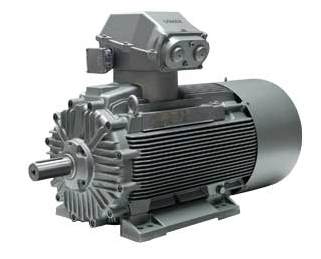

工業電機
適用于非爆炸性環境中標準及特殊應用的低壓電機
一般說明
基于成熟可靠的標準平臺，Loher 可精確地根據具體項目對其電機進行調整，這些電機無論是在機械設計、電氣設計還是在特殊監視設備與冷卻方式上，都具有非常高的靈活性。這樣就會產生針對特定裝置或系統、應用或客戶技術規格而**量身定制的獨特驅動裝置。
這些灰鑄鐵電機的所有參數都已經過優化，即繞組和轉子針對環境條件進行了*佳調整。因此，可以取得*佳效率和功率因數值（無降額）。結果是對輸入電源的負荷降到*低，從而節約了電能。
這些電機分為以下類型：表面冷卻型 (t.e.f.c.)、水冷型以及功率高達約 500 kW 的制動電機。除通常的結構型式外（其中，軸和法蘭也符合 NEMA），還可提供特殊極數、變極型號、高轉速設計以及特殊冷卻方式，可精確滿足客戶的技術要求。
我們的優勢還包括可采用特殊電壓、特殊頻率、特殊絕緣以及變頻器操作。采用特殊軸承設計、適用于極高徑向和軸向力（推力）的型號尤其值得注意。
技術數據概覽
簡述
|
|
表面冷卻型 (t.e.f.c.)
|
水冷型
|
制動電機
|
|
|
A...A
|
ANWA
|
ABGA
|
|
電機：
|
1PS0（符合 EN 和 IEC 的工業電機）
|
|
軸高：
|
機座號 071 至 355 mm（標準電機范圍）
|
機座號 160 至 355 mm（標準電機范圍）
|
機座號 090 至 250 mm（標準電機范圍）
|
|
功率范圍：（50 Hz 型號）
|
高達 315 kW（在熱量上可應用至溫度等級 B，TU = 40 °C）
|
高達 500 kW（在熱量上可應用至溫度等級 B，水進口溫度為 20 °C）
|
高達 55 kW，適用于 32 至 400 Nm 的制動轉矩
|
|
極數：
|
2 - 12 極；特殊型號的極數也可以更高
變極
- 2 個轉速，如 4/2、8/4、12/6
- 3 個轉速，如 8/4/2、8/6/4
（Dahlander 或單獨繞組）（平方率或恒轉矩應用）
|
2 - 6 極
|
2 - 8 極
|
|
電壓范圍：
|
高達 1000 V
|
高達 690 V
|
高達 690 V
|
|
額定電壓：
|
符合 IEC 60038 的所有通常電壓和電壓范圍
但也可根據客戶應用采用非標準電壓和/或頻率
|
|
工作模式：
|
S1 及其它
|
|
防護等級：
|
IP55、IP56 直至 IP68
|
IP56、IP66（根據要求，可提供更高防護等級）
|
IP55, IP56, IP66（根據要求，可提供更高防護等級）
|
|
冷卻方式：
|
IC 411、IC 416，但也可采用特殊冷卻方式，如非通風式 IC 410
|
IC 71 W
|
IC 411, IC 416
|
|
結構型式：
|
IM B3、IM B5、IM B35、IM V1、IM V3、IM V5、IM V18、IM B14、IM B34（特殊）
|
IM B3、IM B6、IM B7、IM B8、IM B9、IM B15、IM V5、IM V6、IM V8、IM V9IM B5、IM B35、IM V1、IM V3、IM B34、IM B14、IM V18、IM V19（特殊）
|
|
外殼：
|
所有 1PS0 電機均采用灰鑄鐵外殼
|
|
軸承：
|
滾珠軸承（標準）和適用于較高軸向（推力）和徑向力的特殊軸承
|
|
標準：
|
IEC, EN, DIN, VDE
|
|
保護類型：
|
無
|
|
噪音水平：
|
所有電機在噪音方面都經過優化（噪音限值符合 EN 60034-9），2 極電機 (GG3) 可提供低噪音型
|
所有電機在噪音方面都經過優化（噪音限值符合 EN 60034-9）
|
功能特點
表面冷卻型 (t.e.f.c.) – 選件65
■ FS 160 的再潤滑系統 - FS 132 的 SPM 噴嘴 – 不銹鋼螺釘/螺栓 - 較大型連接系統
■ FS 132 的附加接線盒 - FS 132 的防冷凝加熱器 - FS 132 的冷凝水排放管
■ 對于 FS 250 及以下型號的電機，PTC 熱敏電阻作為唯一保護方式 (TMS)
■ PTC 熱敏電阻作為附加保護 (TMS)
■ 也可針對 60 Hz 提供（調整繞組 – 提高額定功率）
■ 所有電機的絕緣材料等級為 H
■ 所有電機均具有符合 NEMA 標準（出版物編號 MG1）的電氣設計
■ 可按照 NEMA 對法蘭和軸端進行設計與實施
■ 特殊型號 例如：強制通風（適用于變頻器操作），安裝轉速編碼器，采用非標準軸端，帶止擋，采用特殊漆層，低溫（低至 -60 °C）
■ 轉速達 12,000 rpm 的高轉速電機
水冷型 – 選件
■ SPM 噴嘴 – 不銹鋼螺釘/螺栓 – 較大型連接系統
■ 建議將 PTC 熱敏電阻作為附加保護 (TMS)
■ 根據客戶技術規格進行特殊機械設計
■ 所有電機的絕緣材料等級為 H
■ 所有電機均具有符合 NEMA 標準（出版物編號 MG1）的電氣設計
■ 可通過符合 NEMA 的法蘭和軸端來設計和實施法蘭式電機
制動電機 – 選件
■ 所有抱閘（單片式、彈簧操縱式）均針對溫度等級 F 進行設計
■ 可提供制動轉矩更高以及具有其它極數的電機
■ 也可提供安裝風扇（用于強制冷卻）和/或轉速編碼器
■ 可針對極高的磨損程度，更加方便地調整空氣間隙
■ 根據客戶技術規格進行特殊機械設計
■ 也可針對 60 Hz 提供（調整繞組 – 提高額定功率）
■ 所有電機的絕緣材料等級為 H
■ 所有電機均具有符合 NEMA 標準（出版物編號 MG1）的電氣設計
■ 可通過符合 NEMA 的法蘭和軸端來設計和實施法蘭式電機
客戶利益
■ 十分靈活：滿足特殊需要=> 針對特殊要求進行調整
■ 只使用優質部件=> 用于實現極高的運行可靠性和長使用壽命
■ 電機參數經過優化（經過調整的繞組形式及轉子）=> 用于通過*佳功率因數實現極高效率
■ 水冷卻=> 外形尺寸更小，額定功率提高，慣性矩低，噪音低
■ 制動電機=> 適用于較高分斷頻率的分斷操作，恒定抱閘激活和禁用時間，長使用壽命
典型應用
■ 泵
■ 壓縮機
■ 風機
■ 擠出機
■ 可在這些應用中作為通用驅動裝置使用
■ 隧道鉆掘機
■ 舉升設備
■ 行走機構
■ 起重機
