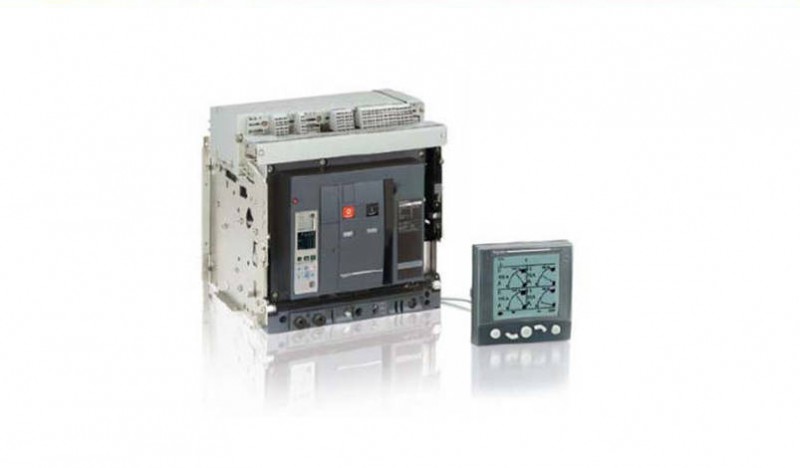

施耐德MT系列框架断路器（实图）

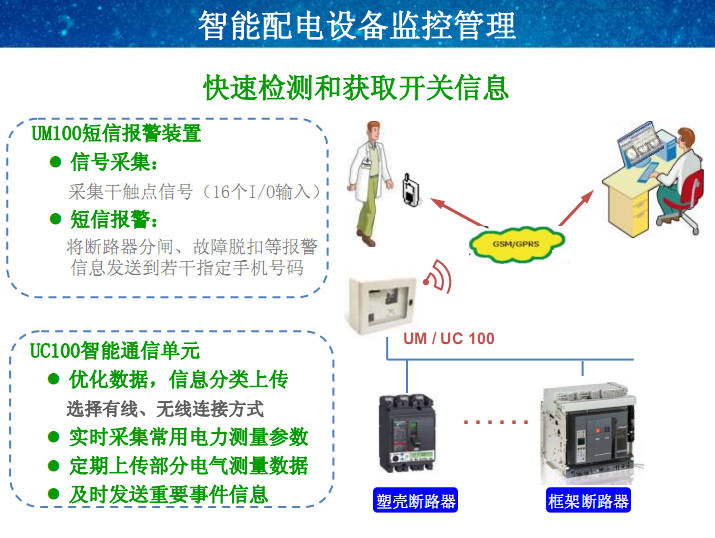

   施耐德框架断路器的保护特性： 施耐德框架断路器的智能装置：

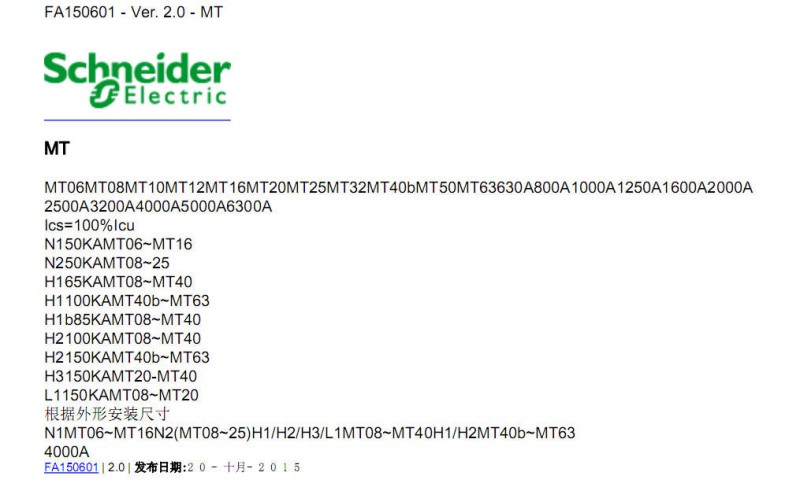

施耐德框架断路器的型号及含义：

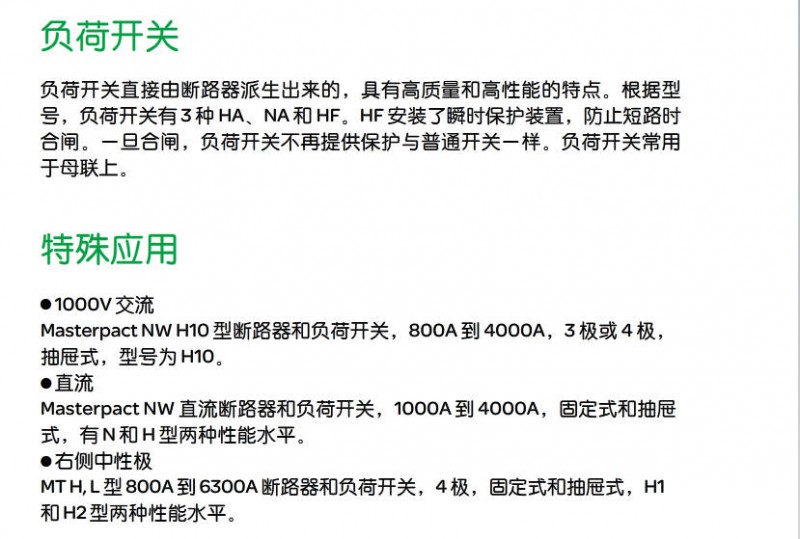

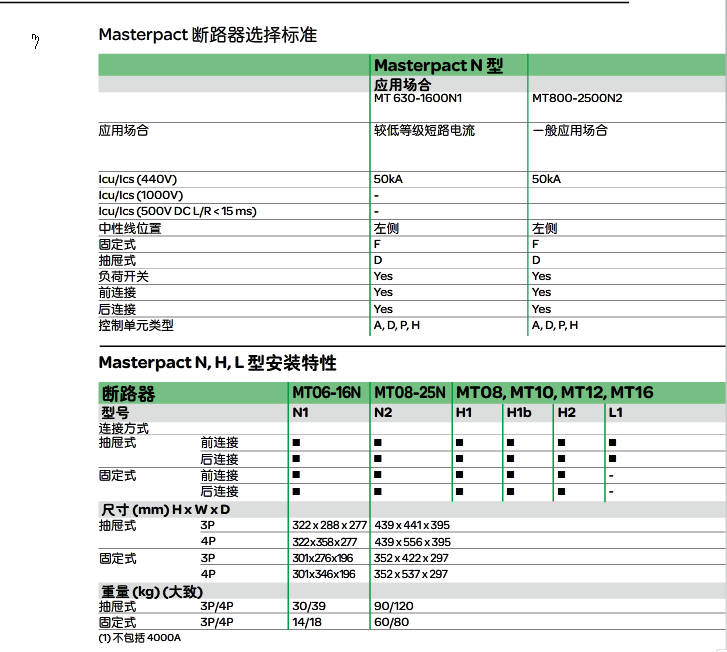

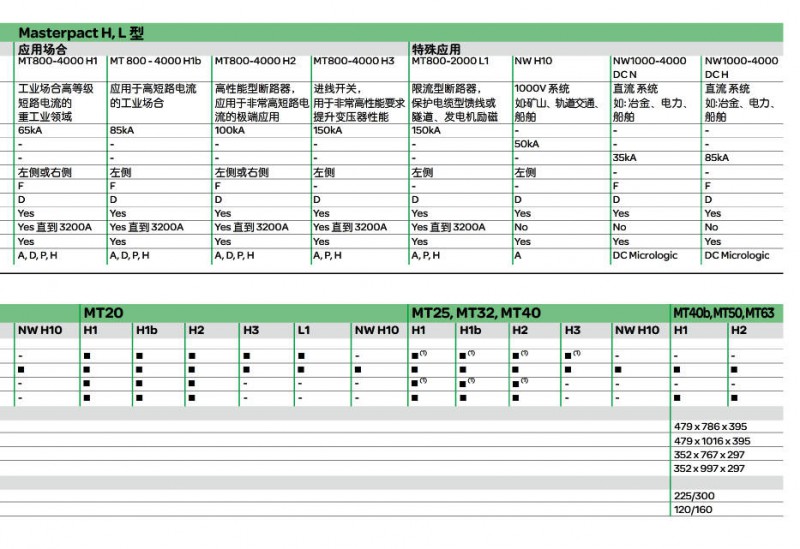

产品应用及型号尺寸种类：
施耐德框架断路器的选型样本及3C认证
框架断路器选型样本.pdf
施耐德3C.pdf
如您需要更便捷的服务欢迎咨询：13761819298

MT06 ~ MT16 N

固定式断路器

断路器选择

断路器本体

MT N1

3P

In (A,40℃) Icu(KA) - Ics = 100% Icu ( U = 220/415V )

MT06 630 50

MT08 800 50

MT10 1000 50

MT12 1250 50

MT16 1600 50

Micrologic 控制单元

"基本型"

Micrologic2.0 基本保护

Micrologic5.0 选择型保护

Micrologic6.0 选择+接地故障保护

"电流表" A

Micrologic2.0A 基本保护

Micrologic5.0A 选择型保护

Micrologic6.0A 选择+接地故障保护

Micrologic7.0A 选择+漏电保护

"电流表、电压表" E

Micrologic2.0E 基本保护

Micrologic5.0E 选择型保护

Micrologic6.0E 选择+接地故障保护

"电能表" D

Micrologic5.0D 选择型保护

Micrologic6.0D 选择+接地故障保护

"功率表" P

Micrologic5.0P 选择型保护

Micrologic6.0P 选择+接地故障保护

Micrologic7.0P 选择+漏电保护

"谐波表" H

Micrologic5.0H 选择型保护

Micrologic6.0H 选择+接地故障保护

Micrologic7.0H 选择+漏电保护

通信选件

Modbus COM

Modbus COM eco

Digipact COM

价格变更恕不事先通知

MT06 ~ MT16 N

固定式断路器(续)

前置接线断路器选择(续)

630/1600A 上端

前置连接附件下端

垂直连接适配器 630/1600A

3P(3 件)

电缆压接端子适配器 630/1600A 4P(4 件)

3P(3 件)

相间隔板 4P(4 件)

3P/4P 上端(3 件)

灭弧栅屏 3P/4P 下端(3 件)

3P

后接线 4P

垂直接线

630/1600A 上端

水平接线下端

630/1600A 上端

后接线附件下端

相间隔板

3P/4P 上端(3 件)

前置与后接线的通用附件 3P/4P 下端(3 件)

扩展器

630/1600A 3P

电缆压接端子 4P

240mm2 3P(6 个)

4P(8 个)

300mm2 3P(6 个)

4P(8 个)

MT06 ~ MT16 N

固定式断路器(续)

ON/OFF 指示触点 (OF)               指示触点 RMB 含

转换触点(6A-240V) 4 (标准)

"故障脱扣" 指示触点 (SDE)                         1个小容量OF 替换 1个标准 OF (*多4个)

转换触点(5A-240V) 1 (标准)

1个附加SDE  (5A-240V)

可编程触点 (*)(通过Micrologic控制单元编程)  1 附加低容量SDE

2 个触点(M2C) (5A-240V)

6 个转换触点(M6C) (5A-240V)

(*) 仅适用于Micrologic D,P 和 H

价格变更恕不事先通知

MT06 ~ MT16 N

固定式断路器(续)

远程合/分                       远程操作

储能马达

MCH

AC 50/60 Hz 48V

100-130V

200-240V

277-415V

440-480V

DC 24-30V

48-60V

100-130V

瞬动电压线圈 200-250V

合闸线圈

标准 XF

AC 50/60 Hz 12V DC

DC 24-30 V DC,24 VAC

48-60 V DC,48 VAC

100-130 V

200-250 V

277 VAC

380-480 V AC

通信 XF com

AC 50/60 Hz 12V DC

DC 24-30 V DC,24 VAC

48-60 V DC,48 VAC

100-130 V

200-250 V

277 VAC

"准备合闸" 触点(*多1个) 380-480 V AC

久久精品九九_久久精品九九精av_久久精品久久99_久久精品久久久久久_一本色道久久综合狠狠躁的推荐_一本色道久久综合亚洲二区三区

施耐德框架断路器MT06N13P 4P固定式抽屉式

MT06 ~ MT16 N
固定式断路器
断路器选择
断路器本体
MT N1
			3P
	In (A,40℃)	Icu(KA) - Ics = 100% Icu ( U = 220/415V )
MT06	630	50
MT08	800	50
MT10	1000	50
MT12	1250	50
MT16	1600	50
Micrologic 控制单元
"基本型"

Micrologic2.0			基本保护
Micrologic5.0			选择型保护
Micrologic6.0			选择+接地故障保护
"电流表" A

Micrologic2.0A			基本保护
Micrologic5.0A			选择型保护
Micrologic6.0A			选择+接地故障保护
Micrologic7.0A			选择+漏电保护
"电流表、电压表" E

Micrologic2.0E			基本保护
Micrologic5.0E			选择型保护
Micrologic6.0E			选择+接地故障保护
"电能表" D

Micrologic5.0D			选择型保护
Micrologic6.0D			选择+接地故障保护
"功率表" P

Micrologic5.0P			选择型保护
Micrologic6.0P			选择+接地故障保护
Micrologic7.0P			选择+漏电保护
"谐波表" H

Micrologic5.0H			选择型保护
Micrologic6.0H			选择+接地故障保护
Micrologic7.0H			选择+漏电保护
通信选件
Modbus COM
Modbus COM eco
Digipact COM
价格变更恕不事先通知

		MT06 ~ MT16 N
		固定式断路器(续)
前置接线		断路器选择(续)

	630/1600A	上端
前置连接附件		下端
垂直连接适配器 630/1600A
		3P(3 件)
电缆压接端子适配器 630/1600A		4P(4 件)
		3P(3 件)
相间隔板		4P(4 件)
		3P/4P 上端(3 件)
灭弧栅屏		3P/4P 下端(3 件)
		3P
后接线		4P
垂直接线

	630/1600A	上端
水平接线		下端

	630/1600A	上端
后接线附件		下端
		相间隔板
		3P/4P 上端(3 件)
前置与后接线的通用附件		3P/4P 下端(3 件)
扩展器
		630/1600A		3P
电缆压接端子				4P
		240mm2	3P(6 个)
			4P(8 个)
		300mm2	3P(6 个)
			4P(8 个)
MT06 ~ MT16 N
固定式断路器(续)
ON/OFF 指示触点 (OF) 指示触点	RMB	含
转换触点(6A-240V)	4 (标准)
"故障脱扣" 指示触点 (SDE) 1个小容量OF 替换 1个标准 OF (*多4个)
转换触点(5A-240V)	1 (标准)
1个附加SDE (5A-240V)
可编程触点 (*)(通过Micrologic控制单元编程) 1 附加低容量SDE
2 个触点(M2C) (5A-240V)
6 个转换触点(M6C) (5A-240V)
(*) 仅适用于Micrologic D,P 和 H
价格变更恕不事先通知

MT06 ~ MT16 N
固定式断路器(续)
远程合/分远程操作
储能马达
		MCH
AC 50/60 Hz	48V
	100-130V
	200-240V
	277-415V
	440-480V
DC	24-30V
	48-60V
	100-130V
瞬动电压线圈	200-250V
		合闸线圈
标准		XF
AC 50/60 Hz	12V DC
DC	24-30 V DC,24 VAC
	48-60 V DC,48 VAC
	100-130 V
	200-250 V
	277 VAC
	380-480 V AC
通信		XF com
AC 50/60 Hz	12V DC
DC	24-30 V DC,24 VAC
	48-60 V DC,48 VAC
	100-130 V
	200-250 V
	277 VAC
"准备合闸" 触点(*多1个)	380-480 V AC
