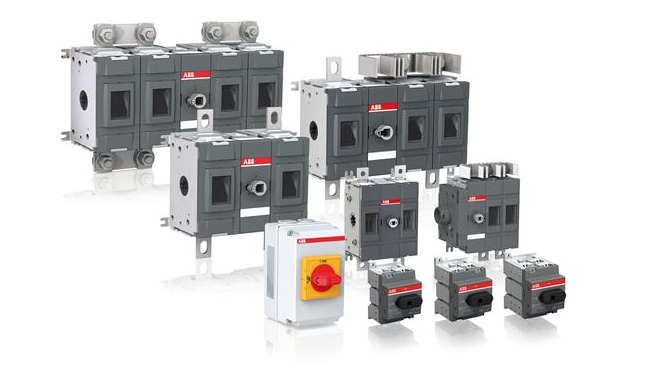

直流隔离开关 16...500 A

使用简单，性能卓越

OTDC系列隔离开关是专门为直流应用而设计，额定电流范围16 - 500 A。由于设计紧凑、节能高效、安全可靠，OTDC隔离开关将光伏发电系统的性能推升到了一个新高度。

OTDC产品丰富多样，包括为下述特殊需求制定的方案：1500 V DC电压，多回路控制，达1500 A的综合负载输出。

---

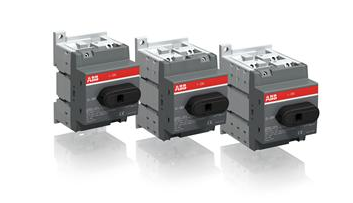

16-32 A 的OTDC隔离开关

简单高效

*高效的隔离开关方案。也可提供UL 508I版的产品。

• 性能优异，节能增效
• OTDC的功率损耗很低，适用于高温环境应用。即使超过60°C (140 °F)也无需降容。

• 节省安全空间、时间和成本
• OTDC隔离开关可以提供多种直流电压等级，*高可达1000 V DC，而且在占用相同的安装空间下却可以控制3个回路。有3种安装方式可选：门装、地板安装和DIN导轨安装。

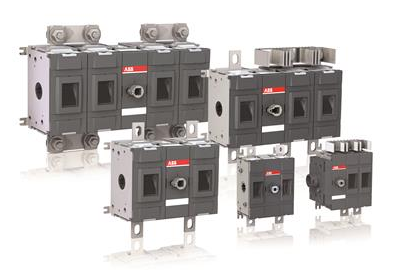

OTDC 100…500 A

简单、非凡

100 A以上的OTDC隔离开关能够可靠分断所有电流等级的电源，而安全性、高效性和简洁性不变。

对于1000 VDC应用的基本配置是2极，100 - 500 A (IEC 60947) 和 100 - 500 A (UL98B)。


• 节省安装时间和成本
• 可以在任意方向安装。与极性无关，因此用户可任意连接。

• 节省安装空间
• 由于采用了双磁分断（DMB）技术，因此OTDC可以在紧凑空间内可靠分断电源。

• 节能增效
• OTDC隔离开关具有优异的热结构，可以降低达50%的功率损耗。

• 安全可靠
• 带可视触头和卡装保护罩，可安全触摸。

OTDC的特殊解决方案

采用OTDC方案可以降低整体结构成本、安装成本和所需空间。

多回路方案 ― 多重优势
只需1个OTDC开关便可以同时控制2个或3个回路。

负载侧综合控制 ― 性能卓越、设计紧凑的解决方案
提高3倍电流输出，降低37%空间。负载侧综合控制方案可以使OTDC隔离开关应用在要求800 A (UL) 或 1500 A (IEC) 输出的应用中。


IEC, 2 x 315/400/500 A                                                 IEC, 3 x 315/400/500 A


UL, 2 x 250/320/400 A                                                  UL (grounded), 2 x 250/320/400 A

更高电压 ― 1500 V DC 方案
ABB现在也可以满足全球市场的需求：现在可以提供315 - 500 A (IEC)和250 - 400 A (UL)的OTDC产品，适用于1500 V DC应用。
