产品参数:

1、额定工作电压：380V/690V/1140V 50Hz/60Hz

2、额定工作电流：5A至1600A

3、工作环境温度：40℃

4、抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

5、绝缘电阻：1000VDC绝缘阻值≥100MΩ

6、电抗器噪音：小于80dB（与电抗器水平距离点1米测试）

7、防护等级：IP00

8、绝缘等级：F级以上

9、产品执行标准：GB19212.1-2008、GB19212.21-2007、GB1094.6-2011

 上海众平科技有限公司    周鼎凯      18516075689

 www.eagtop.gongboshi.com

变频输出端解决方案

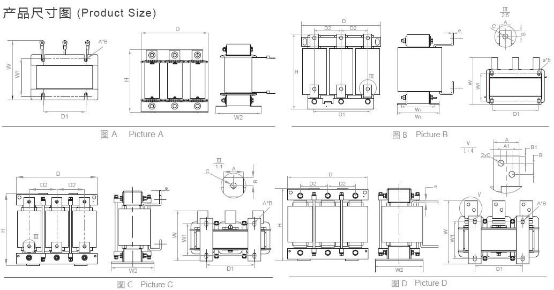

产品尺寸图:

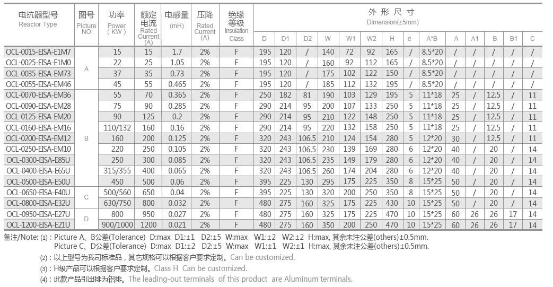

380V输出交流电抗器(1%压降)选型表



产品尺寸图:



690V输出交流电抗器两象限（1%）选型表



690V输出交流电抗器两象限（2%）选型表



1140V输出交流电抗器（1%）选型表

 1

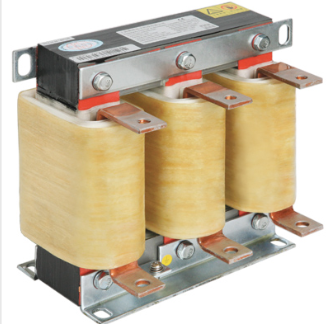

输出电抗器

用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。

输出电抗器产品简述:

  用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。

产品特点:

  电抗器可以根据客户使用频率的高低合理选取磁性材料（硅钢片，铁氧体，非晶铁心，磁粉芯）;采用了高性能的箔式绕组结构,具有直流电阻小,抗电磁力能力强,短时间过载能力强;采用高性能的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。

上海鹰峰电子科技有限公司是以专业研发、生产电力电子无源器件为发展方向的高新技术企业，是国内领先的无源器件解决方案供应商。主要产品包括叠层母线、薄膜电容器、水冷散热器、电抗器、功率电阻器、制动单元、电力滤波器等。

  公司先后通过了SQCISO9001：2008质量管理认证体系和ISO/TS16949-2009质量管理认证体系。鹰峰科技不断致力于产品的开拓与创新，为工业传动、新能源、轨道交通、电能质量等行业客户提供极具竟争力的无源器件综合解决方案和服务，持续了解客户需求，配合客户共同研发，提升用户体验，为用户创造*大价值。
